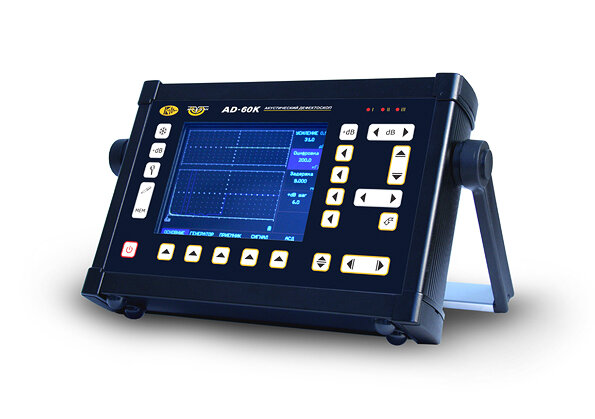

Акустический дефектоскоп АД-60К

Дефектоскоп предназначен для акустического контроля изделий из композитных и других материалов с большим затуханием с помощью импедансного метода и метода свободных колебаний, на предмет определения расслоений, непроклеев, внутренних дефектов в изделиях из слоистых пластиков, композитных и сотовых материалов.

Вы можете купить Акустический дефектоскоп АД-60К   в Екатеринбурге.  Позвоните нам по телефону 8 (800) 222-50-65, 8 (343) 217-97-44

или отправьте запрос по электронной почте info@profftest.ru

438 500 руб.

Быстрая доставка

В любую точку России и страны Таможенного союза.

Выгодные цены

Нашли товар дешевле? Мы предложим более выгодную цену и условия.

Консультации

Техническая поддержка и консультации заказчиков.

Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) преобразователей.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.
Прибор разработан большей частью для нужд оборонных предприятий. В частности для контроля многослойных изделий ударным методом, таких как склеенные между собой слои металл/резина/резина/резина, при этом непроклеи возможно выявлять со стороны металла в любом из слоев. Контроль многослойных изделий возможен только при помощи ударных преобразоватей УДм-60; УДп-60 (поставляются опционально).

Особенности:

  • Функция регулировки АЧХ - программируемого изменения чувствительности в спектральной области по 10 участкам
  • Память прибора позволяет сохранять А-сигнал, В-сигнал, параметры настройки и результаты измерения
  • Сохранение и вызов настроек дефектоскопа - 100 настроек
  • Сохранение и просмотр результатов на экране дефектоскопа - 1000 результатов контроля
  • Возможность подключения импедансных и ударных преобразователей без подстройки к электронному блоку
  • Все преобразователи оснащаются износостойкими корундовыми наконечниками, которые в разы увеличивают срок службы преобразователя, а так же исключают вероятность повреждения контролируемой поверхности
  • Отдельная регулировка усиления во временной и частотной областях
  • Функция программируемого изменения чувствительности в спектральной области
  • Оконная функция Хамминга
  • Одновременное отображение реального сигнала с преобразователя и его спектра с раздельным регулированием усиления во временной и спектральной области.
  • Регулировка положения строба во временной области и четыре независимых зоны контроля в частотной области
  • Интерфейс Ethernet для связи с ПК

Области применения:

  • Авиационная и космическая промышленность
  • Военная промышленность
  • Машиностроение
  • Судостроение и судоремонт
  • Коммунальное хозяйство

Технические характеристики:

Параметр

Значение

Импульс возбуждения

радиоимпульс с амплитудой 25/50В,
и программируемой формой

Диапазон регулировки усиления

100 дБ, с шагом 0.5, 1, 2 или 6 дБ во временной области + 30дБ в частотной области

Отображение сигнала

радиосигнал во временной области, спектр

Зоны контроля

четыре независимых зоны АСД в частотной области, регулируемый по положению строб во временной области

Автоматическая Сигнализация Дефектов (АСД)

световая и звуковая,
индивидуальная логика определения дефекта в зоне

Дисплей

Цветной, TFT 640 х 480 точек
(135 х 100 мм). Специальная функция для работы на ярком солнечном свете

А-сигнал

480 x 300 точек в стандартном режиме

Память

500 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

Ethernet

Разъем подключения преобразователей

LEMO FGG.1B

Аккумулятор

Li-ion 8 А/ч

Время работы

6-8 часов от аккумуляторов

Внешнее питание

блок питания от сети 220 В, 50 Гц AC

Напряжение питания

18V/3,5A DC

Диапазон рабочих температур

от -30 C до +55 C

Размер (В x Ш x Д)

190 мм x 285 мм x 50 мм

Масса

3,5 кг с аккумуляторами


Комплект поставки:

  • АД-60К электронный блок дефектоскопа
  • Встроенный Li-Ion аккумулятор
  • Сетевой блок питания /зарядное устройство
  • Преобразователь импедансный совмещенный (СП-60)
  • Преобразователь импедансный раздельно-совмещенный (РСП-60)
  • Стандартный образец СО-91
  • Кабель "витая пара" - 2 шт.
  • Ethernet hub (switch)
  • Защитный чехол с поясным и шейным креплением
  • Программное обеспечение для ПК
  • Кейс для переноски
  • Руководство по эксплуатации
  • Свидетельство о калибровке дефектоскопа АД-60К
Характеристики
Тип
Акустический
Производитель
Ака-скан
