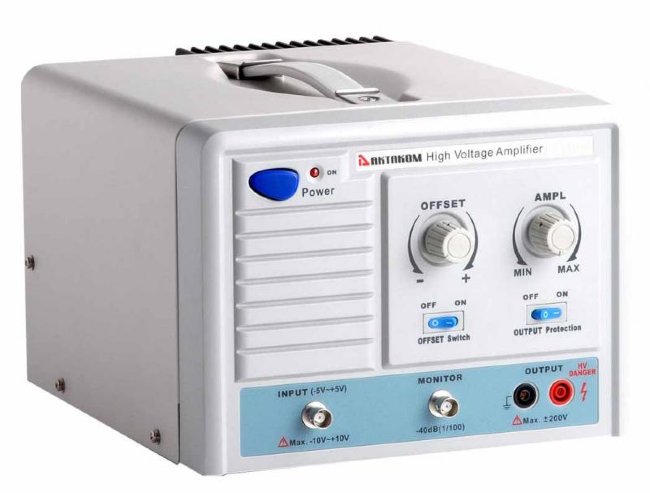

Амплитудные усилители АКТАКОМ AVA-1408 предназначены для усиления амплитуды сигналов в полупроводниковой и высоковольтной инженерии и в других областях. Приборы имеют коэффициент усиления по напряжению от 0 до 180 и снабжены несколькими ступенями защиты по выходу от перегрузки. Амплитуда выходного сигнала регулируется десятиоборотным резистором, что обеспечивает высокую точность управления. Кроме того, предусмотрена возможность установки смещения постоянной составляющей. Для контроля выходных характеристик предусмотрен выход «Monitor» с коэффициентом ослабления 100:1, предназначенный для подключения к осциллографу.
Вы можете купить Амплитудный усилитель AVA-1408 в Екатеринбурге. Позвоните нам по телефону 8 (800) 222-50-65, 8 (343) 217-97-44
или отправьте запрос по электронной почте info@profftest.ru
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Выходное напряжение (DC/AC) | ±200 В (400 Вп-п) |
| Выходной ток (DC/AC) | ±80 мА/160 мАп-п |
| Выходная мощность (ACпик) | 32 ВА |
| Полоса пропускания (-3дБ) | 600 кГц (200 Вп-п) |
| Скорость нарастания (типичное) | 300 В/мкс |
| Диапазон смещения (DC) | 0…±200 В |
| Коэффициент усиления по напряжению | 0…90 |
| Выходное сопротивление (защита выключена) | 50 Ом |
| Выходное сопротивление (защита включена) | 4 кОм/40 Вт |
| Допустимая нагрузка | ≥2,5 кОм на 400 Вп-п |
| Управление амплитудой | 10-ти оборотный резистор |
| Управление смещением | выключатель + 10-ти оборотный резистор |
| Выход "Monitor" | Фикс. 100:1 (-40 дБ) для осциллографов с входным импедансом 1 МОм |
| Входное напряжение | 0…±10 В или 20 Вп-п, импеданс 10 кОм |
| Защита по выходу | Предохранитель, резистор защиты |
| Питание | 90-240 В AC, 50/60 Гц/1,5А |
| Габаритные размеры | 230х170х310 мм |
| Вес | 5,0 кг |
Стандартная комплектация
- Прибор
- Кабель соединительный с зажимом типа «крокодил» (2 шт.)
- Кабель BNC соединительный (2 шт.)
- Кабель питания
- Предохранитель
- Руководство по эксплуатации
