Анализатор качества электроэнергии Fluke N5K 3PP500 руб.
Анализатор энергии Fluke 434 II/BASIC379 000 руб.

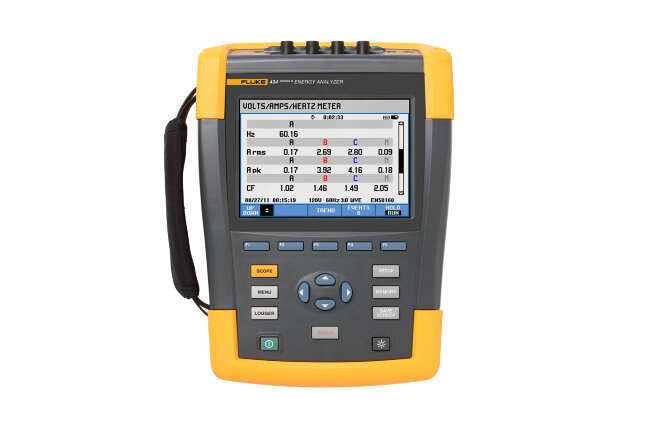

Анализатор энергии Fluke 434 II

Анализатор качества электроэнергии Fluke 434 II позволяет оперативно выявлять и своевременно устранять проблемы, возникающие в питающих промышленных сетях, а также оценивать потери электроэнергии (точно определяя причину) и принимать эффективные меры для их минимизации, значительно сокращая тем самым нерациональные расходы.

Вы можете купить Анализатор энергии Fluke 434 II   в Екатеринбурге.  Позвоните нам по телефону 8 (800) 222-50-65, 8 (343) 217-97-44

или отправьте запрос по электронной почте info@profftest.ru

438 000 руб.

Быстрая доставка

В любую точку России и страны Таможенного союза.

Выгодные цены

Нашли товар дешевле? Мы предложим более выгодную цену и условия.

Консультации

Техническая поддержка и консультации заказчиков.

Функциональные возможности анализатора Fluke 434 II

Анализатор качества электроэнергии Fluke 434 II используется для анализа параметров электроэнергии в трехфазных сетях, от которых питаются промышленные и другие потребители.

Данная модель имеет пять основных режимов измерений, каждому из которых соответствует своя форма отображения результатов (отдельный тип экрана).

С помощью Fluke 434 II вы можете:

  • Измерять численное значение параметров систем энергораспределения и изучать форму сигнала, при этом все результаты фиксируются в памяти прибора. Вы сможете проанализировать полученные данные в комплексе, по окончанию всех замеров;
  • Выполнять измерение мощности с использованием унифицированного метода, при котором фиксируются все значимые компоненты. Вы можете выбрать до 150 параметров, характеризующих качество электроэнергии, выполняя измерения одновременно по 4 каналам (в 3 фазах и нейтрали).
  • Контролировать фазовое взаимоотношение тока и напряжения, используя векторные диаграммы, сравнение результатов с эталонными значениями позволяет формализовать и упростить процесс диагностики.
  • Отслеживать качественные характеристики системы энергораспределения в виде гистограмм (в режиме "Монитор"), благодаря наглядности которых значительно упрощается анализ полученных результатов.
  • Выполнять калькуляцию энергопотерь. Результаты измерений представляются сразу в денежном эквиваленте, что позволяет судить о величине материальных затрат из-за низкого качества электропитания.

Для каждого параметра (кроме режима "Переходные процессы") автоматически определяется тренд, благодаря чему обеспечивается высокоэффективное прогнозирование, при этом все измерения (кроме режима "Силовая волна") фиксируются в списке событий, что позволяет восстанавливать их хронологию при последующем анализе.

В процессе измерений анализатор самостоятельно выявляет нестабильность измерений и резкие изменения (перепады) сигнала при агрегировании значений, что позволяет точно определить недостоверные результаты, подлежащие выбраковке, повышая таким образом эффективность вашей работы.

Диапазон измерений Разрешение Точность
Среднеквадратичное напряжение (переменное+постоянное)1–1000 В — между фазой и нейтралью 0,1 В ± 0,5% от номинального напряжения***
Пиковое напряжение1–1400 В пикового напряжения 1 В 5% от номинального напряжения
Коэффициент амплитуды напряжения (CF)1,0 > 2,8 0.01 ± 5 %
В (среднекв. знач.) 1/21–1000 В — между фазой и нейтралью 0,1 В ± 1% от номинального напряжения
0,1 В ± 0,2% от номинального напряжения
Vfund (основное напряжение)1–1000 В — между фазой и нейтралью 0,1 В ± 0,5% от номинального напряжения
Амперы (погрешность за исключением погрешности клещей)
Тип клещей Диапазон измерений Разрешение Точность
Амперы (переменный+постоянный ток) i430-Flex 1x 5–6 000 A 1:00 AM ± 0,5% ± 5 ед.мл.разр.
i430-Flex 10x 0,5–600 A 0,1 В ± 0,5% ± 5 ед.мл.разр.
1 мВ/А 1x 5–2000 A 1 В ± 0,5% ± 5 ед.мл.разр.
1 мВ/А 10x 0,5–200 A (только переменный ток) 0,1 В ± 0,5% ± 5 ед.мл.разр.
А (пиковый ток) i430-Flex 8400 A (пиковый ток) 1 А (среднекв. знач.) ± 5 %
1 мВ/А 5500 A (пиковый ток) 1 А (среднекв. знач.) ± 5 %
Коэффициент амплитуды тока (CF) 1–10 0.01 ± 5 %
А (среднекв. знач.) 1/2 i430-Flex 1x 5–6 000 A 1 В ± 1% ± 10 ед.мл.разр.
i430-Flex 10x 0,5–600 A 0,1 В ± 1% ± 10 ед.мл.разр.
1 мВ/А 1x 5–2000 A 1 В ± 1% ± 10 ед.мл.разр.
1 мВ/А 10x 0,5–200 A (только переменный ток) 0,1 В ± 1% ± 10 ед.мл.разр.
Afund (ток основной частоты) i430-Flex 1x 5–6 000 A 1:00 AM ± 0,5% ± 5 ед.мл.разр.
i430-Flex 10x 0,5–600 A 0,1 В ± 0,5% ± 5 ед.мл.разр.
1 мВ/А 1x 5–2000 A 1 В ± 0,5% ± 5 ед.мл.разр.
1 мВ/А 10x 0,5–200 A (только переменный ток) 0,1 В ± 0,5% ± 5 ед.мл.разр.
Гц
Гц Fluke 434 при 50 Гц номинально 42,50–57,50 Гц 0,1 Гц ± 0,01 Гц
Fluke 434 при 60 Гц номинально 51,00–69,00 Гц 0,01 В ± 0,01 Гц
Питание
Ватты (В-А, вар) i430-Flex макс. 6 000 МВт 0,1 Вт–1 МВт ± 1% ± 10 ед.мл.разр.
1 мВ/А макс. 2000 МВт 0,1 Вт–1 МВт ± 1% ± 10 ед.мл.разр.
Коэффициент мощности (Cos j/DPF) 0–1 0.001 ± 0,1% при номинальных условиях нагрузки
Энергия
кВт-ч (кВА-ч, квар-ч) i430-Flex 10x Зависит от номинала клещей и напряжения ± 1% ± 10 ед.мл.разр.
Потери энергии i430-Flex 10x Зависит от номинала клещей и напряжения ± 1% ± 10 одиночных импульсов, за исключением точности сопротивления
Гармоники
Порядок гармоники (n) Постоянный ток, группировка с 1 по 50: группы гармоник в соответствии со стандартом IEC 61000-4-7
Порядок промежуточной гармоники (n) ОТКЛ, группировка с 1 по 50: группы гармоник и промежуточных гармоник в соответствии со стандартом IEC 61000-4-7
Вольты %f 0,0–100 % 0.10% ± 0,1% ± n x 0,1 %
%r 0,0–100 % 0.10% ± 0,1% ± n x 0,4 %
Абсолютное значение 0,0–1000 В 0,1 В ± 5% *
>td >0,0–100 % 0.10% ± 2,5 %
Амперы %f 0,0–100 % 0.10% ± 0,1% ± n x 0,1%
%r 0,0–100 % 0.10% ± 0,1% ± n x 0,4 %
Абсолютное значение 0,0–600 A 0,1 В ± 5% ± 5 ед.мл.разр.
>td >0,0–100 % 0.10% ± 2,5 %
Ватты %f или %r 0,0–100 % 0.10% ± n x 2%
Абсолютное значение Зависит от номинала клещей и напряжения ± 5% ± n x 2 % ± 10 ед.мл.разр.
>td >0,0–100 % 0.10% ± 5 %
Сдвиг фаз От -360° до +0° ± n x 1°
Фликкер
Plt, Pst, Pst (1 мин.) Pinst 0,00–20,00 0.01 ± 5 %
Дисбаланс
Вольты % 0,0-20,0 % 0.10% ± 0,1 %
Амперы % 0,0-20,0 % 0.10% ± 1 %
Управляющие сигналы сети
Пороговые уровни Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала
Частота сигнала от 60 Hz до 3000 Hz 0,1 В
Относительное напряжение (%) 0,0–100 % 0.10% ± 0,4 %
Абсолютное напряжение, усредненное за 3 с (В 3s) от 0,0 В до 1000 В 0,1 В ± 5 % от номинального напряжения
Общие характеристики
КорпусМассивная ударопрочная конструкция со встроенной защитной кобурой.
Защита от влаги и пыли IP51 согласно стандарту IEC60529 при использовании в наклонном стоячем положении. Удары и вибрация. Удар 30 г, вибрация: синусоида 3 г, случайно 0,03 г2/Гц согласно стандарту MIL-PRF-28800F класса 2
ДисплейЯркость: 200 кд/м2, обычно используется силовой адаптер; 90 кд/м2, обычно используется батарейный источник питания.
Размер: ЖКД 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали).
Разрешение: 320 x 240. Контрастность и яркость: регулируется пользователем, с компенсацией температурных воздействий.
ПамятьКарта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти)
Часы реального времениМетка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий
Условия эксплуатации
Рабочая температура0 °C ~ +40 °C; +40 °C ~ +50 °C, за исключением батареи
Температура хранения-20 °C ~ +60 °C
Влажность+10 °C ~ +30 °C: относительная влажность 95 % без конденсации
+30 °C ~ +40 °C: относительная влажность 75 % без конденсации
+40 °C ~ +50 °C: относительная влажность 45 % без конденсации
Максимальная высота над уровнем моряДо 2000 м для CAT IV 600 В, CAT III 1000 В.
До 3000 м для CAT III 600 В, CAT II 1000 В.
Максимальная высота хранения 12 км
Электромагнитная совместимость (EMC)EN 61326 (2005-12) для излучения и невосприимчивости
Интерфейсымини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батарей инструмента
ГарантияТри года (детали и сборка) на основной прибор, один год на вспомогательное оборудование
Характеристики
Характеристики
Разрешение среднеквадратичного напряжения - 0,1 В; Точность измерения напряжения - ± 1%
Производитель
Fluke
Госреестр
да
