Анализатор энергии Fluke 435 II547 000 руб.
Анализатор энергии Fluke 437 II744 000 руб.

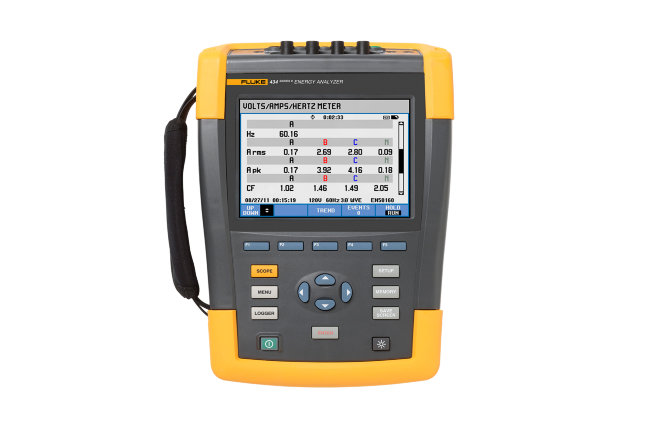

Анализатор энергии Fluke 435 II/BASIC

С помощью анализатора качества электроэнергии Fluke 435 серии II вы сможете с высокой эффективностью провести анализ характеристик электроэнергии на предмет соответствия установленным нормам и проверку качества энергоснабжения в трехфазных промышленных сетях, определить причины нерациональных энергопотерь (с калькуляцией финансовых затрат), а также подобрать наиболее действенные способы их минимизации.

Вы можете купить Анализатор энергии Fluke 435 II/BASIC   в Екатеринбурге.  Позвоните нам по телефону 8 (800) 222-50-65, 8 (343) 217-97-44

или отправьте запрос по электронной почте info@profftest.ru

487 000 руб.

Быстрая доставка

В любую точку России и страны Таможенного союза.

Выгодные цены

Нашли товар дешевле? Мы предложим более выгодную цену и условия.

Консультации

Техническая поддержка и консультации заказчиков.

Особенности анализатора Fluke 435 II

В отличие от базовой модели, анализатор качества электроэнергии Fluke 435 II обладает повышенной функциональностью, благодаря чему обеспечивается более высокая эффективность при исследовании динамики систем распределения энергии. Данная модель имеет следующие дополнительные режимы:

  • Мерцание (фликер). Позволяет определять "коэффициент раздражения" – оценить колебания напряжения питания, приводящие к измерению яркости свечения осветительных приборов, которые негативно воспринимаются человеческим глазом.
  • Фиксация результатов в условии действия помех. Fluke 435-II делает мгновенный "снимок" сигналов по току и напряжению точно в момент воздействия помехи, что позволяет контролировать реакцию сети распределения энергии на провалы, выбросы и прерывания.
  • Переходные процессы. Выполняется фиксация осциллограммы с увеличенным вертикальным диапазоном (с амплитудой до 6 киловольт), на которой легко выявляются мгновенные скачки, налагающиеся на гармоническую волну сетевого напряжения (60 или 50 Гц).
  • Сигнал. Производится высокочастотная (200 тыс. отсчетов/сек) выборка бросков напряжения, величина которых превышает предельные значения регулировки.
  • Силовая волна. Работая в режиме 8-канального осциллографа, анализатор регистрирует "длинную" осциллограмму с высоким разрешением, контролируя среднеквадратичные значения, частоту и мгновенную мощность, которые более точно описывают динамику переходных процессов в момент включения и перекоммутации.
  • Управляющие сигналы. Позволяет контролировать правильность работы частотных преобразователей, используемых для управления современными приводами высокой мощности, фиксируя факт прохождения высокочастотных управляющих сигналов.
Диапазон измерений Разрешение Точность
Среднеквадратичное напряжение (переменное+постоянное)1–1000 В — между фазой и нейтралью 0,01 В ± 0,1% от номинального напряжения***
Пиковое напряжение1–1400 В пикового напряжения 1 В 5% от номинального напряжения
Коэффициент амплитуды напряжения (CF)1,0 > 2,8 0.01 ± 5 %
В (среднекв. знач.) 1/21–1000 В — между фазой и нейтралью 0,1 В ± 0.2% от номинального напряжения
Vfund (основное напряжение) 0,1 В ± 0,1% от номинального напряжения
Амперы (погрешность за исключением погрешности клещей)
Тип клещей Диапазон измерений Разрешение Точность
Амперы (переменный+постоянный ток) i430-Flex 1x 5–6 000 A 1:00 AM ± 0,5% ± 5 ед.мл.разр.
i430-Flex 10x 0,5–600 A 0,1 В ± 0,5% ± 5 ед.мл.разр.
1 мВ/А 1x 5–2000 A 1 В ± 0,5% ± 5 ед.мл.разр.
1 мВ/А 10x 0,5–200 A (только переменный ток) 0,1 В ± 0,5% ± 5 ед.мл.разр.
А (пиковый ток) i430-Flex 8400 A (пиковый ток) 1 А (среднекв. знач.) ± 5 %
1 мВ/А 5500 A (пиковый ток) 1 А (среднекв. знач.) ± 5 %
Коэффициент амплитуды тока (CF) 1–10 0.01 ± 5 %
А (среднекв. знач.) 1/2 i430-Flex 1x 5–6 000 A 1 В ± 1% ± 10 ед.мл.разр.
i430-Flex 10x 0,5–600 A 0,1 В ± 1% ± 10 ед.мл.разр.
1 мВ/А 1x 5–2000 A 1 В ± 1% ± 10 ед.мл.разр.
1 мВ/А 10x 0,5–200 A (только переменный ток) 0,1 В ± 1% ± 10 ед.мл.разр.
Afund (ток основной частоты) i430-Flex 1x 5–6 000 A 1:00 AM ± 0,5% ± 5 ед.мл.разр.
i430-Flex 10x 0,5–600 A 0,1 В ± 0,5% ± 5 ед.мл.разр.
1 мВ/А 1x 5–2000 A 1 В ± 0,5% ± 5 ед.мл.разр.
1 мВ/А 10x 0,5–200 A (только переменный ток) 0,1 В ± 0,5% ± 5 ед.мл.разр.
Гц
Гц Fluke 435 @ при 50 Гц номинально 42,500–57,500 Гц 0,001 Гц ± 0.01 Гц
Fluke 435 при 60 Гц номинально от 51,000 Гц до 69,000 Гц 0,001 В ± 0,01 Гц
Питание
Ватты (В-А, вар) i430-Flex макс. 6 000 МВт 0,1 Вт–1 МВт ± 1% ± 10 ед.мл.разр.
1 мВ/А макс. 2000 МВт 0,1 Вт–1 МВт ± 1% ± 10 ед.мл.разр.
Коэффициент мощности (Cos j/DPF) 0–1 0.001 ± 0,1% при номинальных условиях нагрузки
Энергия
кВт-ч (кВА-ч, квар-ч) i430-Flex 10x Зависит от номинала клещей и напряжения ± 1% ± 10 ед.мл.разр.
Потери энергии i430-Flex 10x Зависит от номинала клещей и напряжения ± 1% ± 10 одиночных импульсов, за исключением точности сопротивления
Гармоники
Порядок гармоники (n) Постоянный ток, группировка с 1 по 50: группы гармоник в соответствии со стандартом IEC 61000-4-7
Порядок промежуточной гармоники (n) ОТКЛ, группировка с 1 по 50: группы гармоник и промежуточных гармоник в соответствии со стандартом IEC 61000-4-7
Вольты %f 0,0–100 % 0.10% ± 0,1% ± n x 0,1 %
%r 0,0–100 % 0.10% ± 0,1% ± n x 0,4 %
Абсолютное значение 0,0–1000 В 0,1 В ± 5% *
>td >0,0–100 % 0.10% ± 2,5 %
Амперы %f 0,0–100 % 0.10% ± 0,1% ± n x 0,1%
%r 0,0–100 % 0.10% ± 0,1% ± n x 0,4 %
Абсолютное значение 0,0–600 A 0,1 В ± 5% ± 5 ед.мл.разр.
>td >0,0–100 % 0.10% ± 2,5 %
Ватты %f или %r 0,0–100 % 0.10% ± n x 2%
Абсолютное значение Зависит от номинала клещей и напряжения ± 5% ± n x 2 % ± 10 ед.мл.разр.
>td >0,0–100 % 0.10% ± 5 %
Сдвиг фаз От -360° до +0° ± n x 1°
Фликкер
Plt, Pst, Pst (1 мин.) Pinst 0,00–20,00 0.01 ± 5 %
Дисбаланс
Вольты % 0,0-20,0 % 0.10% ± 0,1 %
Амперы % 0,0-20,0 % 0.10% ± 1 %
Управляющие сигналы сети
Пороговые уровни Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала
Частота сигнала от 60 Hz до 3000 Hz 0,1 В
Относительное напряжение (%) 0,0–100 % 0.10% ± 0,4 %
Абсолютное напряжение, усредненное за 3 с (В 3s) от 0,0 В до 1000 В 0,1 В ± 5 % от номинального напряжения
Общие характеристики
КорпусМассивная ударопрочная конструкция со встроенной защитной кобурой. Защита от влаги и пыли IP51 согласно стандарту IEC60529 при использовании в наклонном стоячем положении. Удары и вибрация. Удар 30 г, вибрация: синусоида 3 г, случайно 0,03 г2/Гц согласно стандарту MIL-PRF-28800F класса 2
ДисплейЯркость: 200 кд/м2, обычно используется силовой адаптер; 90 кд/м2, обычно используется батарейный источник питания. Размер: ЖКД 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали). Разрешение: 320 x 240. Контрастность и яркость: регулируется пользователем, с компенсацией температурных воздействий.
ПамятьКарта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти)
Часы реального времениМетка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий
Условия эксплуатации
Рабочая температура0 °C ~ +40 °C; +40 °C ~ +50 °C, за исключением батареи
Температура хранения-20 °C ~ +60 °C
Влажность+10 °C ~ +30 °C: относительная влажность 95 % без конденсации
+30 °C ~ +40 °C: относительная влажность 75 % без конденсации
+40 °C ~ +50 °C: относительная влажность 45 % без конденсации
Максимальная высота над уровнем моряДо 2000 м (6666 фт) для CAT IV 600 В, CAT III 1000 В.
До 3000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В.
Максимальная высота хранения 12 км (40 000 фт)
Электромагнитная совместимость (EMC)EN 61326 (2005-12) для излучения и невосприимчивости
Интерфейсымини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батарей инструмента
ГарантияТри года (детали и сборка) на основной прибор, один год на вспомогательное оборудование


Характеристики
Характеристики
Разрешение среднеквадратичного напряжения - 0,01 В; Точность измерения напряжения - ± 0.2%.
Производитель
Fluke
Госреестр
да
