Дефектоскоп буронабивных свай ПУЛЬСАР-2.2 "ДБС" предназначен для ультразвукового контроля однородности и сплошности бетона в сваях и фундаментах глубокого заложения (в т.ч. в буронабивных и бетонных сваях, сваях по технологии непрерывного проходного шнека). Применим к фундаментам типа "стена в грунте", барретам, плотинам. Цена указана при оплате без учета НДС (упрощенная система налогообложения). Также возможна оплата с НДС-20%.
Вы можете купить Дефектоскоп буронабивных свай ПУЛЬСАР-2.2 "ДБС" в Екатеринбурге. Позвоните нам по телефону 8 (800) 222-50-65, 8 (343) 217-97-44
или отправьте запрос по электронной почте info@profftest.ru
Контроль выполняют по времени распространения ультразвукового сигнала между преобразователями, помещаемыми в вертикальные трубы, специально заложенные в сваях и фундаментах при изготовлении. Перед началом испытаний для создания акустического контакта трубы заполняют водой
Дополнительно прибор позволяет проводить технологический и объектовый контроль прочности бетона по ГОСТ 17624 и кирпича по ГОСТ 24332, а также оценивать класс бетона по ГОСТ 18105
Преимущества
- Завершенность и компактность системы контроля свай и фундаментов
- Водостойкие (IP68) преобразователи УЗК с разъемами фирмы FISCHER для контроля свай с системой защиты от случайного падения в измерительный канал
- Инкрементные датчики положения преобразователей в каналах (энкодеры)
- Кабельные барабаны с вращающимся скользящим контактом, исключающие необходимость предварительной размотки кабеля
- Специализированный прибор для контроля свай и фундаментов + все функции ультразвукового измерителя прочности бетона ПУЛЬСАР-2.2
- Автоматическая стабилизация положения метки первого вступления
- Визуализация принимаемых А-сигналов с режимом осциллографа
- Оперативная оценка качества буронабивных свай
- Транспортировочный бокс габаритами 768х490х476 мм для комплекта "ДБС" (барабаны, энкодеры и кабели) и дополнительный кейс габаритами 340х283х123 мм для прибора ПУЛЬСАР-2.2
Основные функции
- Измерение времени и скорости распространения ультразвука в горизонтальных сечениях сваи
- Измерение глубины положения преобразователей в каналах от поверхности сваи
- Формирование результата по автоматически выполняемой серии из 5 измерений
- До 50 тыс. протоколов измерений времени и скорости с А-сигналами, глубиной, датой и временем сгруппированные по зонам контроля (номерам вертикальных каналов)
- Специализированная сервисная компьютерная программа для формирования отчёта об испытании сваи
- Все функции ультразвукового измерителя прочности бетона ПУЛЬСАР-2.2:
– вычисление прочности и класса бетона по универсальным (ГОСТ 17624 и рекомендации ЦНИИОМТП) и собственным градуировочным зависимостям
– возможность ввода до 30 градуировочных характеристик пользователя
– определение глубины трещин по Российскому и Английскому методам
– вычисление плотности, модуля упругости и звукового индекса материалов
– сервисная компьютерная программа, USB интерфейс - Русский и английский язык меню и текстовых сообщений
Технические характеристики
| Диапазон глубин контролируемого сечения сваи, м | 0...100 |
| Дискретность измерения глубины погружения, мм | 1 |
| Длины кабелей в барабанах, м | 25* / 50 / 75* / 100* |
| Рабочая частота УЗ-преобразователей для контроля свай, кГц | 35 |
| Диапазон измерения/показаний времени, мкс | 10...100 10...20000 |
| Диапазон измерения скорости УЗК, м/с | 1000...10000 |
| Разрешающая способность, мкс | 0,05 |
| Пределы погрешности измерения времени, мкс | ±(0,01t + 0,1) |
| Пределы погрешности измерения скорости УЗК, м/с | ±(0,01v + 10) |
| Диапазон / шаг регулировки усиления, дБ | 80 / 6 |
| Количество протоколов измерений | до 50000 |
| Объем памяти, Гб | 4 |
| Дисплей LCD, разрешение | 320х240 |
| Габаритные размеры преобразователя П112-0.03-И5, мм | Ø31x100 |
| Масса базового комплекта, кг | 33 |
* - поставляется под заказ
Сервисная компьютерная программа
- Считывание из памяти прибора результатов измерений (А-сигналов, времени и скорости УЗК, положения преобразователей и др. сведений об объекте)
- Формирование отсчета об испытании сваи
- Экспорт считанного массива в Excel, текстовый формат и другие приложения

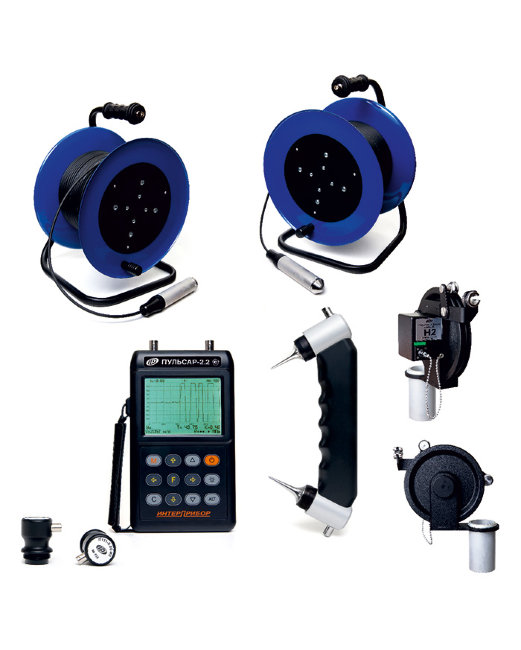

Комплект поставки:
- Прибор ПУЛЬСАР-2.2 версия 3 в составе:
– Блок электронный, чехол
– Датчик поверхностного прозвучивания П111-0.06-И3
– Датчик сквозного прозвучивания П111-0.06-И2 (2 шт.)
– Комплект кабелей (1,5м х 2 шт.)
– Кабель 3м
– Контрольный образец-призма, чехол
– Зарядное устройство USB (1А)
– Кабель USB
– Программа связи с ПК на "Flash-визитке" / CD
– Руководство по эксплуатации
– Свидетельство о Госповерке (1 год) - Датчик сквозного прозвучивания П111-0.06-И6 с гидроизоляцией (2 шт.)
- Кабель для подключения датчиков П111-0.06-И6 (10м х 2 шт.)
- Контрольный образец радиальный
- Датчики положения (энкодеры) (2 шт.)
- Кабель для подключения энкодера (2 шт.)
- Барабан с кабелем 50м (2 шт.)
- Сервисная программа для свайного применения
- Инструкция по работе с комплектом ДБС
- Бокс транспортировочный
- Кейс пластиковый
