Комплект дефектоскопа УИУ «Скаруч» для предприятий ОАО «Газпром»1 040 100 руб.

Дефектоскоп УИУ «СКАНЕР+» модель «СКАРУЧ»

Малогабаритная установка измерительная ультразвуковая серии «Сканер» – модель «СКАРУЧ» (УИУ «СКАРУЧ») предназначена для оперативного обнаружения и определения характеристик дефектов в сварных соединениях и основном металле трубопроводов, сосудов и металлоконструкций с толщиной стенки 4 … 60 мм и проведения толщинометрии изделий толщиной до 100 мм. Установка используется для ручного и механизированного ультразвукового контроля качества сварных соединений и основного металла со скоростью продольного сканирования 0,5 … 1,0 м/мин вдоль сварного шва или участка основного металла.

Вы можете купить Дефектоскоп УИУ «СКАНЕР+» модель «СКАРУЧ»   в Екатеринбурге.  Позвоните нам по телефону 8 (800) 222-50-65, 8 (343) 217-97-44

или отправьте запрос по электронной почте info@profftest.ru

370 920 руб.

Быстрая доставка

В любую точку России и страны Таможенного союза.

Выгодные цены

Нашли товар дешевле? Мы предложим более выгодную цену и условия.

Консультации

Техническая поддержка и консультации заказчиков.

УИУ «СКАРУЧ» работает в режиме автоматической фиксации и расшифровки результатов контроля (АФ и РРК) при ручном сканировании системой преобразователей, а также в режиме ручного дефектоскопа (толщиномера) общего назначения. Контроль может производиться как в цеховых, так и в монтажных условиях. Аппаратура прошла государственные испытания и имеет хорошие отзывы от предприятий различных отраслей. УИУ «СКАРУЧ» сертифицирована Госстандартом РФ, зарегистрирована в государственном реестре средств измерений (№ 15723-02) и допущена к применению в Российской Федерации. Имеются сертификаты стран СНГ. Методика применения УИУ «СКАРУЧ» согласована с Ростехнадзором РФ и разрешена для применения на подконтрольных объектах.

Функциональные особенности
  • осуществляет 16 различных схем прозвучивания на каждом миллиметре контроля;
  • обнаруживает внутренние дефекты (поры, шлаковые включения, непровары, трещины и др.);
  • идентифицирует дефекты по характеру (объемные, объемно- плоскостные, плоскостные);
  • оценивает параметры дефектов(длину и развитие по глубине);
  • проводит толщинометрию основного металла по сканируемой поверхности с шириной участка 65мм;
  • автоматически отслеживает уровень акустического контакта с изделием;
  • автоматически устанавливает и корректирует параметры УЗК с поправкой на шероховатость;
  • осуществляет самоконтроль работоспособности электроники и акустической системы;
  • автоматически фиксирует, запоминает и расшифровывает результаты дефектоскопии;
  • производит передачу результатов контроля в память подключаемого компьютера(RS232);
  • распечатывает результаты контроля с помощью подключаемого принтера;
  • имеет автономное питание.
Основные технические характеристики
Дискретность регистрации:
  • датчика пути — 1 мм;
  • параметров дефекта — 1 мм;
  • толщины — 0,1 мм;
Измерение параметров дефекта сварного шва с погрешностью:
  • по длине ± 1 мм;
  • по глубине развития ± 0,5 мм;
Определение координат дефекта вдоль шва с погрешностью от пройденного пути: не более 1 %
Минимально выявляемый дефект: 0,8 … 1,0 мм
Cкорость УЗК: до 1 м/мин
Регулировка усиления : 85 дБ с дискретностью 1 дБ
Частотный диапазон : 1,0 … 10,0 МГц
Диапазон прозвучивания : 0 … 10000 мм (продольные волны)
Перемещение строба : горизонтальное и вертикальное
Экран : электролюминесцентный с регулируемой яркостью или цветной жидкокристаллический
Количество запоминаемых настроек: 256
Количество запоминаемых изображений экрана: 1000
Количество точек регулировки ВРЧ: 8
Количество каналов : 8
Количество схем прозвучивания: 16
Диапазон рабочих температур : -20 … +45 °C
Питание: от аккумуляторов или от сети 220 В
Время непрерывной работы от аккумуляторов: 8 часов
Габариты : 200 x 225 x 90 мм.
Вес : 3,5 кг (с аккумуляторами)
Основные преимущества УИУ «СКАРУЧ»

1. Высокая достоверность УЗК, т.к. в установке «СКАРУЧ» используется 16 схем и методов прозвучивания одновременно на каждом миллиметре сканирования. За счет этого возможно:

  • идентифицировать дефект по характеру (плоскостной, объемный, объемно — плоскостной);
  • оценить реальные параметры дефекта (длину и высоту);
  • оценить эквивалентные размеры дефекта;
  • производить автоматическое слежение за уровнем акустического контакта на каждом миллиметре пути.

2. Высокая оперативность. Скорость сканирования – до 1 м/мин. Память прибора позволяет запомнить результаты УЗК до 1000 м дефектных сварных швов. 3. Отсутствие настройки. Она автоматически выставляется при наборе типоразмеров контролируемого изделия. 4. Самоконтроль работоспособности ЭАТ. 5. Автоматическая расшифровка результатов УЗК. 6. Получение документа контроля (распечатки) всего сварного шва. 7. Не требуется дополнительной квалификации обслуживающего персонала. 8. Удобство в эксплуатации. Установка имеет малые габариты и вес, автономное питание. 9. Многофункциональное назначение:

  • УЗК сварных швов (стыковых, тавровых, нахлесточных);
  • УЗК основного металла, в т.ч. определение недопустимой коррозии и расслоения металла;
  • режим ручного дефектоскопа;
  • режим ручного толщиномера.

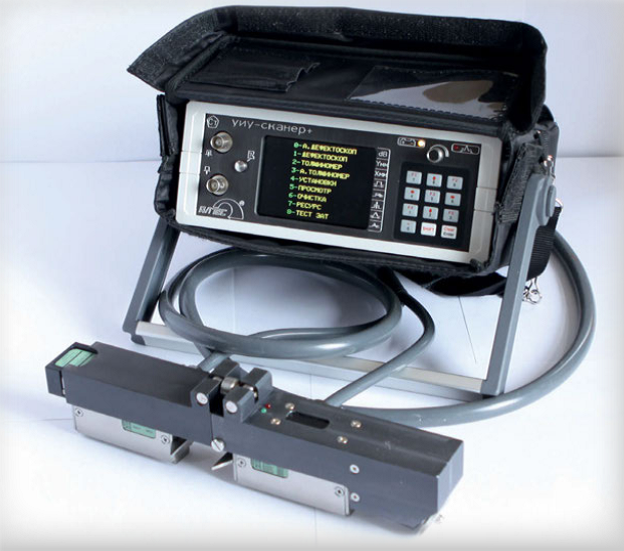

УИУ «СКАРУЧ» состоит из следующих узлов:

  • малогабаритный восьмиканальный дефектоскоп УИУ «СКАНЕР»;
  • многоэлементный акустический блок (АБ);
  • механическое приспособление (МП) с датчиком измерения пройденного пути;
  • информационный кабель (ИК);

Дефектоскоп предназначен для формирования электрических сигналов и возбуждения ПЭП в акустических блоках, приема и обработки по заданному алгоритму пришедших с акустических блоков сигналов, выдачи информации о наличии дефектов, их координатах, типе и размере.

Акустический блок служит для излучения УЗ-колебаний и последующего приема отраженных колебаний. Акустический блок состоит из 8…14 преобразователей по 4 … 7 с каждой стороны шва. Преобразователи имеют различные углы ввода и прозвучивают все сечение сварного соединения одновременно с двух сторон шва по различным схеам: совмещенной, «тандем», «дуэт» и др. На каждом миллиметре пути фиксируются амплитуды по всем заложенным схемам УЗК, которые обрабатываются в дефектоскопе по заданному алгоритму. Акустический блок снабжен износостойким слоем для защиты рабочей поверхности от стирания.

Универсальное механическое приспособление служит для размещения и подключения акустических блоков, обеспечения прижатия акустического блока к изделию. На механическом приспособлении имеется датчик измерения просканированного расстояния (датчик пути) и индикаторы нарушения акустического контакта и наличия дефекта. Датчик пути позволяет измерять длину проконтролированного участка и протяженность обнаруженных дефектов.

Информационный кабель предназначен для информационного обмена между акустическим блоком и дефектоскопом. Информационный кабель подключается к задней панели дефектоскопа.


Характеристики
Тип
Ультразвуковой
Гарантия
12 месяцев
Производитель
Алтес
Госреестр
да
Loading...

Комплектация установки УИУ серии «СКАНЕР» (модель «СКАРУЧ») для проведения УЗК стыковых, угловых, тавровых и нахлесточных сварных соединений труб, сосудов, металлоконструкций и проведения контроля основного металла для толщин Н=4…80мм

НаименованиеСтоимость, руб., с НДС
Дефектоскоп УИУ «СКАНЕР+» с блоком питания, чехлом,
свидетельством Госповерки
370 920,0
Зарядное устройство (1 шт.) с аккумуляторами (12шт.)31 200,0
Комплект преобразователей (14 шт.) и кабелей соединительных (5 шт.)
для ручного (в режиме дефектоскопа общего назначения) контроля и СОП*
П111-2,5-Ø12S75 900,0
П111-5-Ø8S
П112-2,5-Ø10/2
П112-5-Ø6/2
П121-1,8-40SL; 50SL;
П121-2,5-40SL; 50SL;
П121-2,5-60SL;65SL
П121-5-45SL; 65SL; 70SL
СП5-75 КУS
2 кабеля двойных
3 кабеля одинарных
Устройство УН-1 ручное для УЗК нахлесточных сварных швов(с ПЭП – 2 шт.)34 320,0
Устройство УП-1М ручное для УЗК поперечных дефектов и перекрестий
сварных швов резервуаров с комплектом ПЭП: П121-5,0-70S (23х15х20) — 2шт.;
П121-5,0-65S (23х15х20) — 2шт.; П121-2,5-65S (23х15х20) — 2шт.;
П121-2,5-60S (23х15х20) — 2шт. и СОП** Н=10мм
(«зарубка» низ-верх, плоскод. отв. S=Sзар. в сер. сеч.)
75 420,0
МП3-бандаж — механическое приспособление
(для УЗК сварных швов труб Ø57…133мм при работе с АБ 9)
113 820,0
АБ9 – акустический блок для УЗК стыковых сварных соединений
Ø57..133 × 4..11мм (к МП3)
37 800,0
Программное обеспечение для АБ9 автоматической расшифровки
стыковых сварных соединений (трубы, сосуды Ø57…133мм х 4…11мм) – 1 диап.
11 520,0
МП4-бандаж — механическое приспособление с МП2.01
(для УЗК сварных швов труб Ø159…325мм)
157 020,0
АБ1 – акустический блок для УЗК стыковых сварных соединений труб
Ø159…324мм толщиной Н=4…26мм
60 480,0
Программное обеспечение для АБ1 автоматической расшифровки результатов
УЗК сварных швов труб, сосудов: Ø159…168х5…15мм, Ø194…324х5…15мм ( 4 диап.)
46 080,0
Программное обеспечение для АБ1 автоматической расшифровки результатов
УЗК сварных швов труб, сосудов: Ø159…168х16…26мм, Ø194…324х16…26мм, (4 диап.)
46 080,0
АБ2 – акустический блок для УЗК стыковых сварных соединений труб
Ø159…324мм толщиной Н = 27…36мм
60 480,0
Программное обеспечение для АБ2 автоматической расшифровки результатов
УЗК сварных швов труб Ø159…324мм, Н = 27…36мм (4 диап.)
46 080,0
МП2 – механическое приспособление для УЗК стыковых сварных соединений
двухстороннего доступа
75 240,0
МП1 – механическое приспособление для УЗК сварных швов одностороннего доступа,
тавровых сварных соединений, толщинометрии
60 360,0
АБ1 – акустический блок для УЗК стыковых сварных соединений Ø325мм и более60 480,0
Программное обеспечение для АБ1, УЗК стыковых сварных соединений,
Н=4…26мм, Ø325мм и более (4 диап.)
46 080,0
АБ10 – акустический блок для УЗК плоских тавровых сварных соединений37 800,0
Программное обеспечение для АБ10, УЗК тавров, Н=5…26мм (4 диап.)46 080,0
АБ2 – акустический блок для УЗК сварных соединений, Ø325мм и более60 480,0
Программное обеспечение для АБ2, УЗК стыковых сварных соединений,
Н = 27…41 мм (3 диап.)
34 560,0
АБ11 – акустический блок для УЗК плоских тавровых сварных соединений, Н = 27…41 мм37 800,0
Программное обеспечение для АБ11, УЗК тавровых сварных соединений,
Н=27…40мм (3 диап.)
34 560,0
МП1Д – механическое приспособление одностороннего доступа для толщин
Н > 40мм (к блокам АБ3Д, АБ4Д, АБ45Д)
69 720,0
АБ3Д – акустический блок для УЗК сварных соединений, Н=41…51мм60 480,0
Программное обеспечение для АБ3Д, УЗК стыковых сварных соединений,
Н=41…52мм (2 диап.)
23 040,0
АБ4Д – акустический блок для УЗК сварных соединений, Н=53…67мм60 480,0
Программное обеспечение для АБ4Д, УЗК стыковых сварных соединений,
Н=53…67мм (2 диап.)
23 040,0
АБ45Д – акустический блок для УЗК сварных соединений, Н=68…80мм60 480,0
Программное обеспечение для АБ45Д, УЗК стыковых сварных соединений,
Н=68…80мм (2 диап.)
23 040,0
АБ129 – акустический блок для УЗТ (толщинометрии, УЗК коррозии, расслоений)
с встроенным ИК3
64 080,0
Программное обеспечение для АБ129, Н=4…60мм (3 диап.)34 560,0
АБ130 – акустический блок для УЗТ (толщинометрии, УЗК коррозии, расслоений)
с встроенным ИК3
64 080,0
Программное обеспечение для АБ130, Н=40…80мм (2 диап.)23 040,0
Информационные кабели ИК-1, ИК-229 580,0
Образец для проверки работоспособности5 700,0
Дипломат-футляр14 400,0
Переходник USB-COM с нуль-модемным кабелем. Диск с программой «переноса»
результатов УЗК на ПЭВМ
5 100,0
Методика контроля стальных конструкций, утв. РТН РФ9 840,0
Консультации по работе на аппаратуре (3 дня – 1 группа)
на предприятии Поставщика
19 260,0
ИТОГО:2 250 480,0

Примечание:

*для ручного контроля могут поставлены настроечные СОП согласно соответствующих отраслевых норм. Конкретные СОП задаются Заказчиком. Стоимость одного СОП: от 4 720 руб./шт. (с НДС)

**для УЗК поперечных дефектов и перекрестий сварных швов — поставляется СОП под заданные Заказчиком толщины. Н=10мм указано в качестве примера.
