Эхолот однолучевой CHCNAV D390

Профессиональный однолучевой эхолот для батиметрической съёмки CHCNAV D390.

• Эхолот в одном корпусе с ПК- не нужно лишних кабелей
• Промышленный ПК (Процессор - 2.24 ГГц, ОЗУ - 4 Гб, Хранение данных - 32 Гб)
• Встроенное гидрографическое ПО HydroSurvey
• Отображение данных в реальном времени
• Преобразователь 200 кГц для съёмки на мелководье
• Технология защиты от помех и фильтрации отражённого сигнала
• Автоматическая подстройка параметров сигнала
• Широкий выбор интерфейса передачи данных, большой выбор форматов данных

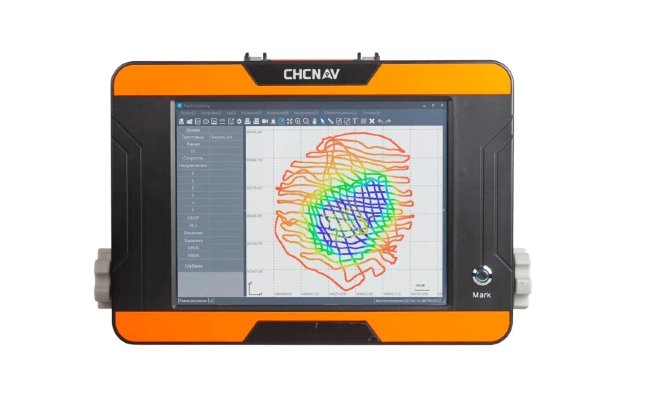

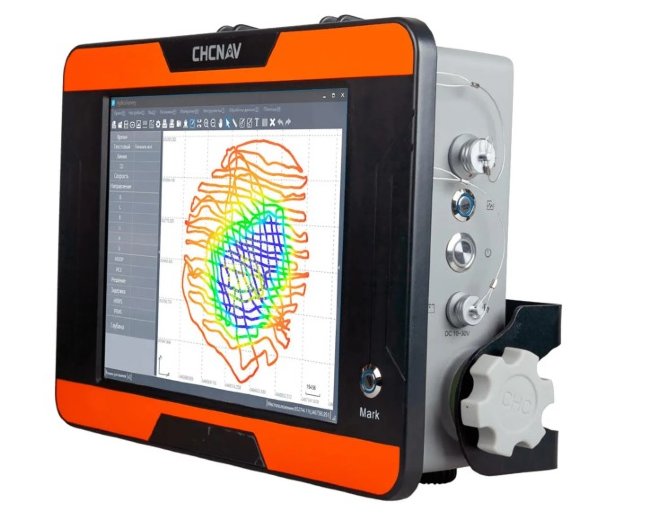

Электронный блок эхолота CHCNAV D390, использующий передовые технологии эхолокации, объединён в одном корпусе с ПК и сенсорным дисплеем высокого разрешения.

Трансдьюсер работает на частоте 200 кГц, таким образом, обеспечивая высокую разрешающую способность в различных гидрографических условиях.

Ширина луча составляет 6,5°, что обеспечивает сфокусированное продольное и поперечное разрешение. Максимальная частота зондирующих импульсов достигает 60 Гц, а максимальная глубина измерения глубин – 300 метров.

Улучшение данных (увеличение точности и надёжности) происходит благодаря изменению ширины импульса и автоматическому удалению избыточных данных эхо-сигнала.

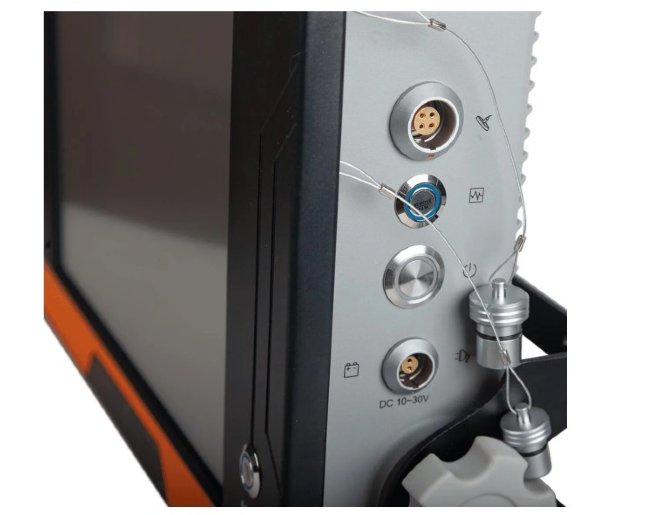

Для подключения внешних устройств, например ГНСС-приёмника по протоколу NMEA, D390 имеет COM и USB порты, а также беспроводной модуль Bluetooth.

В комплект эхолота D390 входит специальная веха, для крепления трансдьюсера и ГНСС приёмника, что позволяет легко установить оборудование на судне и приступить к батиметрической съёмке.

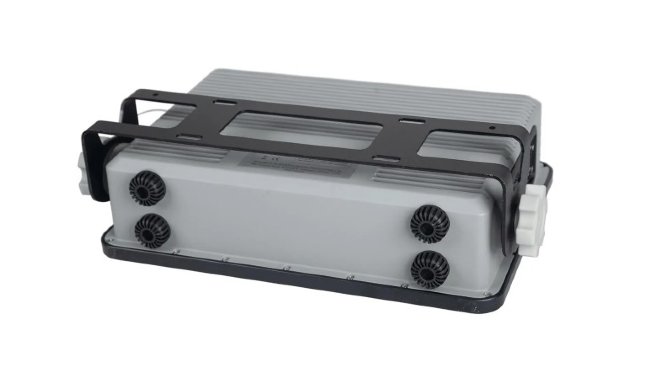

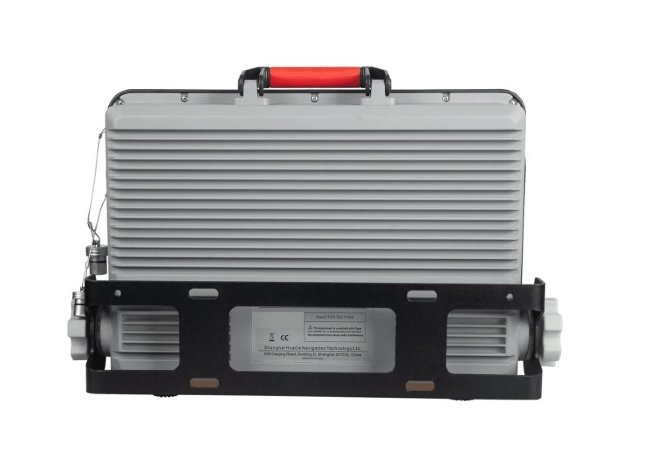

Лёгкий, компактный эхолот в прочном корпусе из алюминиевого сплава, защищённый по стандарту IP66, в сочетании с производительностью промышленного ПК — D390 легко транспортировать и подготовить к работе.

Гидрографическое ПО HydroSurvey предназначено для планирования работ по гидрографии, сбора и обработки данных в режиме реального времени.

Основные функции ПО:

• Планирование маршрутных линий
• Импорт картографических подложек
• Поддержка местных СК и параметров калибровки
• Настройка параметров работы эхолота
• Подключение внешнего ГНСС-приёмника с использованием различных протоколов и возможностью тестирования данных
• Ввод смещений антенны ГНСС-приёмника
• Контроль глубин и отражённого эхо-сигнала, а также качества навигационного решения в реальном времени
• Коррекция измерений за скорость звука, задержку в аппаратуре
• Учёт информации о приливах
• Редактирование данных на основе записанной эхограммы
• Выборка и экспорт данных в различные форматы, в т.ч. пользовательские

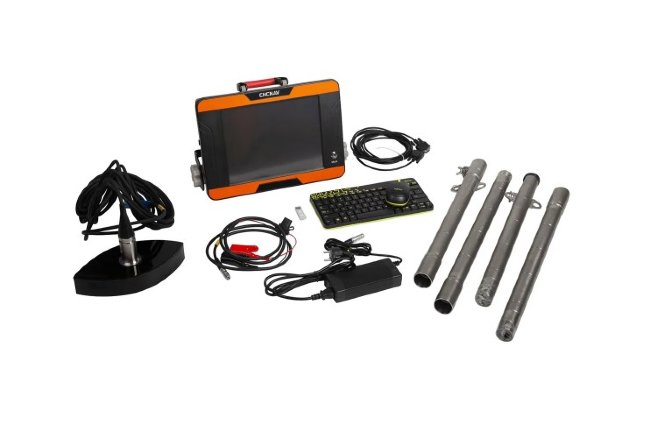

Комплектация

• Эхолот однолучевой CHCNAV D390
• Трансдьюсер (200 кГц, Lemo4, 10м) CHC <0203-000-114>
• Кабель интерфейсный (DB9[F]-DB9[F], 5м, D390) CHC <1905-210-294>
• Кабель питания (Вилка, 1.7м) CHC
• Блок питания (220В, 12В, 10А) CHC
• Кабель питания (Lemo2-Клещи, 2м) CHC <0105-000-484>
• Комплект беспроводной мыши и клавиатуры <2304-060-001>
• Секция ECHO (0.5м, Сталь, Top) CHC <0103-013-460>
• Секция ECHO (0.5м, Сталь, Middle) CHC <0103-013-461> - 2 шт.
• Секция ECHO (0.5м, Сталь, Bottom) CHC <0103-013-462>
• Кейс трансдьюсера <4106-040-202>
• Кейс эхолота <2304-010-001>
• ПО HydroSurvey
