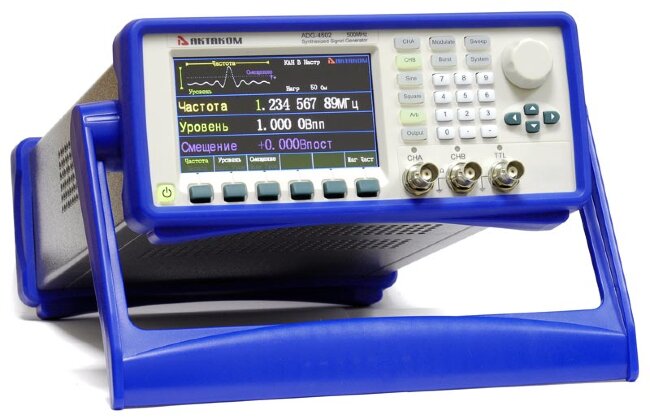

Генератор сигналов ADG-4522

Два независимых канала: ВЧ и НЧ Технология прямого цифрового синтеза (DDS) и ФАПЧ (PLL)

Вы можете купить Генератор сигналов ADG-4522   в Екатеринбурге.  Позвоните нам по телефону 8 (800) 222-50-65, 8 (343) 217-97-44

или отправьте запрос по электронной почте info@profftest.ru

164 700 руб.

Быстрая доставка

В любую точку России и страны Таможенного союза.

Выгодные цены

Нашли товар дешевле? Мы предложим более выгодную цену и условия.

Консультации

Техническая поддержка и консультации заказчиков.

  • Два независимых канала: ВЧ и НЧ
  • Технология прямого цифрового синтеза (DDS) и ФАПЧ (PLL)
  • Высокая стабильность опорного генератора 1 ppm
  • Низкий уровень искажений
  • Режимы модуляции АМ, ЧМ, ЧМн, ФМн
  • Режим пачек импульсов (пакетный режим)
  • Режим качания частоты (свипирование)
  • 8 видов форм сигналов (канал B)
  • Интерфейсы USB-device, RS-232

Технические характеристики

ХарактеристикаЗначение

КАНАЛ A

ЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ
Диапазон Синусоидальный 1 мкГц ... 1500 МГц
Прямоугольный 1 мкГц ... 80 МГц
Разрешение≤80 МГц 1 мкГц
>80 МГц 1 Гц
Стабильность≥ 1,0 кГц ±1 ppm
< 1,0 кГц ±50 ppm
ВЫХОДНОЙ УРОВЕНЬ (синусоидальный сигнал)
Диапазон ≤500 МГц -127 дБм ... +13 дБм -127 дБм ... -117 дБм (тип.)
≤1000 МГц -110 дБм ... +13 дБм -100 дБм ... -110 дБм (тип.)
≤1500 МГц -105 дБм ... +10 дБм -100 дБм ... -105 дБм (тип.)
Разрешение 0,1 дБ
Погрешность установки ≤300 МГц, -105 дБм ... +13 дБм ±1,0 дБм
≤1500 МГц, -80 дБм ... +13 дБм ±1,5 дБм ±1,0 дБм
≤1500 МГц, -100 дБм ... -80 дБм ±2,5 дБм ±1,5 дБм
КСВНвых. уровень ≤0 дБм < 1,8
СИНУСОИДАЛЬНЫЙ СИГНАЛ
Гармонические искажениявых. уровень ≤4 дБм <-33 дБн
Негармонические искажениявых. уровень ≤4 дБм, девиация ≤5 кГц <-40 дБн
Уровеь субгармониквых. уровень ≤4 дБм <-40 дБн
Модуляционный шумполоса 0,3 ... 3 кГц, СКЗ < 120 МГц <100 Гц
ПРЯМОУГОЛЬНЫЙ СИГНАЛ
Время нарастания / спада ≤15 нс
Выброс ≤5%
МОДУЛЯЦИИ
Тип АМ, ЧМ, ЧМн, ФМн
Внешняя модуляцияЧастота DC ... 10 кГц
Уровень±2,5 В
СВИПИРОВАНИЕ ПО ЧАСТОТЕ
Законлинейный, логарифмический
Время свипирования ≤80 МГц, линейный 1 мс ... 800 с
≤80 МГц, логарифмический 100 мс ... 800 с
Шаг свипирования≤80 МГц, линейный 50 мс ... 10 c
РЕЖИМ ПАЧЕК ИМПУЛЬСОВ
Количество импульсов 1 ... 10000
Период запуска 0,1 мс ... 800 c

КАНАЛ B

ЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ
Диапазон 1 мкГц ... 10 МГц
Разрешение 1 мкГц
Стабильность ≥ 1,0 кГц ±1 ppm
< 1,0 кГц ±50 ppm
ФОРМЫ СИГНАЛА
Тип синусоидальный, прямоугольный, пилообразный, импульсный, кардиосигнал, экспоненциальный, шумовой, напряжение постоянного тока
Прямоугольный сигнал Время нарастания ≤50 нс
Коэффициент заполнения 0,01% ... 99,99%
Импульсный Время нарастания ≤50 нс
Длительность импульса 20 нс ... 20 с
Пилообразный Симметрия 0,0% ... 100,0%

ХАРАКТЕРИСТИКИ ВЫХОДА

Амплитуда50 Ом1 мВпп ... 10 Впп
Высокий импеданс 2 мВпп ... 20 Впп
Смещение50 Ом±5 Впик AC+DC
Высокий импеданс ±10 Впик AC+DC
Разрешение 5 мВпп
Погрешность ±(1% Uустан. + 10 мВпп)
Неравномерность АЧХ ±0,5 дБ

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

ПитаниеAC 100 В ...240 В, 50 (1±10%) Гц
Потребляемая мощность 40 ВА
Габаритные размеры254×103×374 мм
Масса 4,2 кг

Характеристики
Характеристики
Частотный диапазон: 1 мкГц...1,5 ГГц, разрешение 1мкГц - 1Гц
Гарантия
14 месяцев
Производитель
Aktakom
