Генератор сигналов AWG-403237 650 руб.
Генератор сигналов AWG-408262 200 руб.

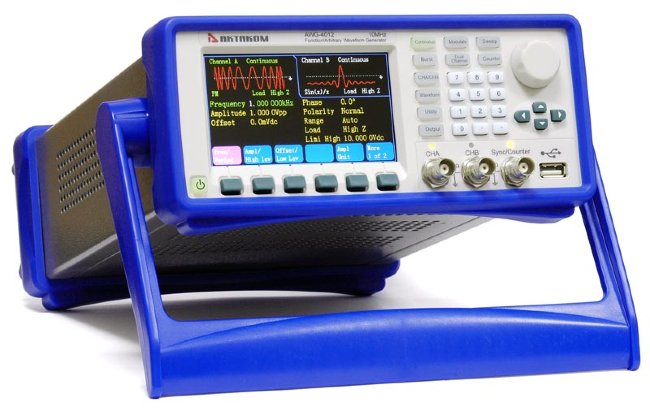

Генератор сигналов AWG-4062

Генератор сигналов специальной формы АКТАКОМ серии AWG-40x2 построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокое разрешение по частоте, высокую стабильность и малый дрейф. Большое количество генерируемых форм сигнала и типов модуляции позволяют генератору сигналов АКТАКОМ серии AWG-40x2 найти применение в сферах разработки и тестирования электронных устройств, научных исследований, образования. Высокая функциональность и невысокая цена делают генератор сигналов специальной формы АКТАКОМ серии AWG-40x2 оптимальным выбором для широкого круга измерительных задач, особенно при ограниченном бюджете.

Вы можете купить Генератор сигналов AWG-4062   в Екатеринбурге.  Позвоните нам по телефону 8 (800) 222-50-65, 8 (343) 217-97-44

или отправьте запрос по электронной почте info@profftest.ru

44 200 руб.

Быстрая доставка

В любую точку России и страны Таможенного союза.

Выгодные цены

Нашли товар дешевле? Мы предложим более выгодную цену и условия.

Консультации

Техническая поддержка и консультации заказчиков.

Технические характеристики

Максимальная выходная частота10 МГц (AWG-4012) 20 МГц (AWG-4022) 30 МГц (AWG-4032) 40 МГц (AWG-4042) 60 МГц (AWG-4062)
Количество каналов2
Форма сигналаСтандартные: синусоидальный, прямоугольный, треугольный, импульсный, белый шум Встроенные специальной формы 50 типов Произвольная форма

Частотные характеристики

Диапазонсинусоидальный сигнал1 мкГц ... 10 МГц (AWG-4012) 1 мкГц ... 20 МГц (AWG-4022) 1 мкГц ... 30 МГц (AWG-4032) 1 мкГц ... 40 МГц (AWG-4042) 1 мкГц ... 60 МГц (AWG-4062)
прямоугольный сигнал1 мкГц ... 10 МГц
импульсный сигнал1 мкГц ... 10 МГц
другие формы1 мкГц ... 5 МГц
Встроенные формыКоличество точек участвующих в формировании сигнала 4…4096
Разрешение по частоте 1 мкГц
Точность установки (18°C ... 28°C) ±(50 ppm + 1 мкГц)

Синусоидальный сигнал

Коэффициент гармоник≤-60 дБн (DC-5 МГц) ≤-50 дБн (5 МГц - 30 МГц) ≤-45 дБн (≥30 МГц)
Общие гармонические искажения<0.1%

Прямоугольный сигнал

Время нарастания / спада≤ 20 нс
Выброс≤ 10 %
Коэф. заполнения0,1% ... 99,9% (мин. длительность 50 нс)

Треугольный сигнал

Симмметрия0 ... 100%

Импульсный сигнал

Длительность50 нс ... 2000 с
Время нарастания / спада≤ 20 нс

Пользовательская (произвольная) форма

Количество точек участвующих в формировании сигнала4096
Вертикальное разрешение14 бит (канал CHA), 10 бит (канал CHB)
Частота дискретизации120 Мвыб/с (кроме AWG-4052); 150 МВыб/с (AWG-4062)
Энергонезависимая память5 редактируемых форм

Амплитуда

Амплитуда (50 Ом)0,1 мВп-п -10 Вп-п (≤ 20 МГц) 0,1 мВп-п -7,5 Вп-п (> 20 МГц)
Амплитуда (выс. импеданс)0,2 мВп-п -20 Вп-п (≤ 20 МГц) 0,2 мВп-п -15 Вп-п (> 20 МГц)
Вертикальное разрешение (50 Ом)1 мВп-п (≥1 Вп-п) 0,1 мВп-п (<1 Вп-п)
Вертикальное разрешение (выс. импеданс)2 мВп-п (≥2 Вп-п) 0,2 мВп-п (<2 Вп-п)
Точность (1 кГц, синус, DC смещение = 0)±(1 %+1 мВп-п)
Неравномерность АЧХ (синус, отн. 100 кГц, 1 Впп)±0.2 дБ (<5 МГц) ±0.3 дБ (5 МГц ... 20 МГц) ±0.5 дБ (≥20 МГц)

DC смещение

Диапазон (DC)±5 В (50 Ом), ±10 В (высокий импеданс)
Погрешность±(1% + 1 мВ.)
Разрешение (50 Ом)1 мВ (смещение ≥ 0,5 В) 0,1 мВ (смещение < 0,5 В)
Разрешение (выс. импеданс)2 мВ (смещение ≥ 1 В) 0,2 мВ (смещение < 1 В)

AM Модуляция (выход CHA)

Несущаясинус, прямоугольный, пила, треугольный, специальной (кроме DC)
ИсточникВнутренний/Внешний
Модулирующий сигналсинус, прямоугольный, пила, белый шум, специальной (1 мГц ... 100 кГц)
Коэффициент модуляции0% ... 120%

ЧМ Модуляция (выход CHA)

Несущаясинус, прямоугольный, пила, специальной (кроме DC)
ИсточникВнутренний / Внешний
Модулирующий сигналсинус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 100 кГц)

ФМ Модуляция (выход CHA)

Несущаясинус, прямоугольный, пила, специальной (кроме DC)
ИсточникВнутренний / Внешний
Модулирующий сигналсинус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 100 кГц)
Девиация0 ... 360°

Частотная и фазовая манипуляция (выход CHA)

ТипЧМн (FSK), ФМн (BPSK)
Несущаясинус, прямоугольный, пила, специальной (кроме DC)
ИсточникВнутренний/Внешний
Диапазон ЧМн1 мкГц ... максимальная частота
Частота переключения ЧМн1 мГц ... 100 кГц
Фаза переключения ФМн0 ... 360°

ШИМ модуляция (выход CHA)

Частота1 мГц ... 100 кГц
Несущаяимпульсный
ИсточникВнутренний / Внешний
Девиация0% ... 99%

SUM модуляция (выход CHA)

Несущаясинус, прямоугольный, пила, специальной (кроме DC)
ИсточникВнутренний / Внешний
Модулирующий сигналсинус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 1 МГц)
Коэффициент модуляции0% ... 100%

Режим свипирования (выход CHA)

Тип свипированияпо частоте
Интервал свипирования5 мс ... 500 с
Законлинейный / логарифмический
НаправлениеВверх / Вниз
Время прямого хода /возврата0 ... 500 с
Список свипированиядо 600 шагов, время шага 5 мс ... 500 с
Источник запускаРучной, внешний, внутренний

Режим пачек импульсов (выход CHA)

Формасинус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)
Период1 мкс ... 500 с
ТипКоличество импульсов: 1 ... 1 000 000
Начальная / Конечная фаза0° ... 360°
Источник запускаРучной, внешний, внутренний

Режим суммирования каналов (выход CHB)

Связь по частотеОтношение частот / разность частот
Связь по амплитуде и DC смещениюРазность амплитуд / разность смещений
Комбинированный выходОбъединение амплитуд 0% ... 100%

Вход запуска и модуляции

Уровень запускаTTL
Уровень модуляции±5 Вп-п (полная шкала)
Входной импеданс> 10 К номинальный
Тип разъемаBNC

Выход синхроимпульса (Sync )

Формапрямоугольный импульс
Уровень5 В (выс. импеданс) 2,5 В (50 Ом)
Частота и длительность импульсаизменяемая в зависимости от рабочего режима
Фронт нарастания< 10 нс (типичное)
Входной импеданс50 Ом (типичное)
Тип разъемаBNC

Частотомер

Частотный диапазонОдин канал: 100 мГц ... 350 МГц
Разрешение по частоте6 разрядов/с
Измерение периода и длительности импульса100 нс ... 20 с
Измерение коэф. заполнения1% ... 99%
Чувствительность20 мВскз ... 5 Вскз 10 мГц ... 100 МГц 40 мВскз ... 5 Вскз 100 мГц ... 200 МГц 50 мВскз ... 5 Вскз 200 мГц ... 350 МГц
Время стробирования1 мс ... 500 с
СвязьAC, DC
Уровень запуска-3 В ... 3 В
ФНЧотключаемый

Вход тактирования

Тактовая частота10 МГц ± 100 кГц
Амплитуда1 Вп-п ... 5 Вп-п
Входной импеданс5 кОм, AC связь

Выход тактирования

Тактовая частота10 МГц
Амплитуда>1 Вп-п
Выходной импеданс5 кОм, AC связь

Основные характеристики

Тип дисплеяЖидкокристаллический, 4.3" TFT, 480 х 272
ИнтерфейсUSB device, USB host, RS-232
Питание100...240 В АС скз, 45...65 Гц
Потребляемая мощностьне более 30 Вт
Рабочая температура0...40 °C
Габаритные размеры334 х 256 х 106 мм
Масса3 кг

Стандартная комплектация

  • Генератор сигналов
  • Шнур питания
  • Кабель BNC
  • Руководство по эксплуатации

Характеристики
Характеристики
Частотный диапазон: 1 мкГц...60 МГц, разрешение 1мкГц
Гарантия
14 месяцев
Производитель
Aktakom
