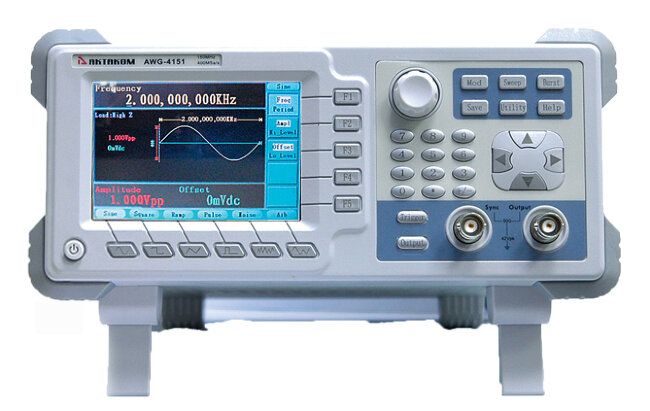

Генератор сигналов AWG-4151

Универсальный генератор стандартных и специальных форм сигналов. 1 канал.

Вы можете купить Генератор сигналов AWG-4151   в Екатеринбурге.  Позвоните нам по телефону 8 (800) 222-50-65, 8 (343) 217-97-44

или отправьте запрос по электронной почте info@profftest.ru

74 000 руб.

Быстрая доставка

В любую точку России и страны Таможенного союза.

Выгодные цены

Нашли товар дешевле? Мы предложим более выгодную цену и условия.

Консультации

Техническая поддержка и консультации заказчиков.

Технические характеристики

ХарактеристикаЗначение
Максимальная выходная частота

150 МГц

Количество каналов

1

Форма сигналаСтандартные: синусоидальный, прямоугольный, треугольный, импульсный, шумовой; Специальной формы: всего 48 форм, в т.ч. экспонента нарастание, экспонента спад, sin (x)/x, лесенка Произвольная (пользовательская) форма

Частотные характеристики

Диапазон синусоидальный сигнал1 мкГц ~ 150 МГц
прямоугольный сигнал1 мкГц ~ 50 МГц
импульсный сигнал1 мкГц ~ 25 МГц
пилообразный и треугольный сигнал1 мкГц ~ 1 МГц
белый шум (Гаусс)полоса 50 МГц (-3дБ)
специальной формы1 мкГц ~ 10 МГц
Разрешение по частоте32 бит
Максимальная дискретизация400 Мвыб/сек

Синусоидальный сигнал

Неравномерность АЧХ (1 Вп-п, 100 кГц)±0.2 дБ (<10 МГц) ±0.3 дБ (10 МГц ~ 25 МГц) ±0.5 дБ (25 МГц~100 МГц) ±1.0 дБ (100 МГц~150 МГц)
Коэффициент гармоник (1 Вп-п)<-40 дБн
Общие гармонические искажения (10 Гц ~ 20 кГц, 1 Вп-п)<0.2%
Фазовый шум (20 МГц)-110 дБн/Гц @ 10 кГц

Прямоугольный сигнал

Время нарастания /спада (1 кГц, 1 Вп-п) < 10 нс (10%~90%)
Выброс< 2 %
Коэф. заполнения20% ~ 80% (≤25 МГц) 50% (>25 МГц)
Ассиметрия (<50% коэф. заполнения)1% от периода + 5 нс
Джиттер300 пс +0,1% от периода

Треугольный сигнал

Нелинейность (1 кГц, 1 Вп-п, 100% симметрия) < 0,1%
Симмметрия0 ~ 100%

Импульсный сигнал

Длительность импульса40 нс ~ 2000 с
Точность установки1 нс
Время нарастания / спада20 нс ~500 мкс
Выброс< 2%
Джиттер300 пс +0,1% от периода

Специальная и произвольная форма

Максимальное количество точек участвующих в формировании сигнала2~1 млн.точек
Вертикальное разрешение14 бит
Частота дискретизации200 Мвыб/сек
Время нарастания / спада< 35 нс
Джиттер (СКЗ)6 нс + 30 ppm

Характеристики выхода:

Амплитуда (50 Ом) 10 мВп-п ~ 10 Вп-п (1 мкГц ~ 10 МГц) 10 мВп-п ~ 5 Вп-п (10 мГц ~ 80 МГц) 10 мВп-п ~ 2,5 Вп-п (80 мГц ~ 150 МГц)
Амплитуда (Высокий импеданс)20 мВп-п ~ 20 Вп-п (1 мкГц ~ 10 МГц) 20 мВп-п ~ 10 Вп-п (10 мГц ~ 80 МГц) 20 мВп-п ~ 5 Вп-п (80 мГц ~ 150 МГц)
Разрешение вертикальное 1 мВп-п
Смещение (AC+DC)±5 В (50 Ом) ±10 В (высокий импеданс)
Точность установки смещения1 мВ
Выходной импеданс 50 Ом, типичное

AM Модуляция:

Несущая синус
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной
Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц
Коэффициент модуляции 0% ~ 120%

ЧМ Модуляция :

Несущая синус
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной
Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц
Девиация частоты 2 мГц ~ 20 МГц

ФМ Модуляция :

Несущая синус
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной
Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц
Девиация 0 ~ 180°

Частотная манипуляция

Несущая синус
Источник Внутренний / Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%
Частота внутреннего модулирующего сигнала 2 мГц ~ 100 кГц

ШИМ модуляция:

Несущая импульс
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц
Глубина девиации длительность импульса от 0 нс до 200 мксек

Режим свипирования (качания):

Форма синус, прямоугольный, пила
Закон линейный / логарифмический
Направление Вверх/Вниз
Время свипирования 1 мс ~ 500 с + 0.1%
Источник запуска Ручной, внешний, внутренний

Режим пачек импульсов:

Форма синус, прямоугольный, пила, треугольный, специальной
Тип Количество импульсов: 1 ~ 1 000 000 , непрерывный, стробированный
Начальная / Конечная фаза -360° ~ 360°
Время стояния (10 мс ~ 500 с) ± 0.1%
Стробированный запуск Внешний запуск
Источник запуска Ручной, внешний, внутренний

Разъемы на задней панели:

Внешняя модуляция Диапазон входных частот DC~20 кГц
Диапазон входных напряжений ±5 Вп-п
Входной импеданс 10 кОм, типичное
Внешний запуск Уровень TTL
Фронт нарастающий или спадающий (по выбору)
Длительность импульса >100 нс
Задержка запуска 0 нс~60 с
Вход внешнего тактирования Импеданс 1 кОм, AC связь
Входное напряжение 100 мВп-п~5 Вп-п
Частота 20 МГц±35 кГц
Выход внешнего тактирования Импеданс 50 кОм, AC связь
Амплитуда 5 Вп-п, доступно 50 Ом
Выход синхронизации Уровень TTL
Выходной импеданс 50 Ом, типичное
Длительность импульса >400 нс, типичное

Основные характеристики:

Тип дисплеяЖидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов
Питание100~240 В АСскз,50/60 Гц, CATII
ИнтерфейсUSB устройство, USB host, LAN, RS-232
Потребляемая мощностьне более 50 Вт
Рабочая температура0°C...40°C
Габаритные размеры 235 х 110 х 295 мм
Вес

3 кг

Характеристики
Характеристики
Частотный диапазон: 1 мкГц...150 МГц, разрешение 32 бит.
Гарантия
12 месяцев
Производитель
Aktakom
