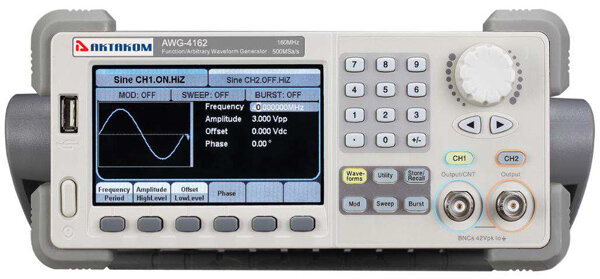

Генератор сигналов AWG-4162

Универсальный генератор стандартных (5 форм) и специальной форм сигналов (39 типов), пачек импульсов. 2 канала.

Вы можете купить Генератор сигналов AWG-4162   в Екатеринбурге.  Позвоните нам по телефону 8 (800) 222-50-65, 8 (343) 217-97-44

или отправьте запрос по электронной почте info@profftest.ru

112 150 руб.

Быстрая доставка

В любую точку России и страны Таможенного союза.

Выгодные цены

Нашли товар дешевле? Мы предложим более выгодную цену и условия.

Консультации

Техническая поддержка и консультации заказчиков.

Технические характеристики

ХарактеристикаЗначение
Максимальная выходная частота160 МГц
Количество каналов2
Форма сигналаСинусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC 39 типов специальной формы

Частотные характеристики

Диапазон синусоидальный сигнал1 мкГц ~ 160 МГц
прямоугольный сигнал1 мкГц ~ 50 МГц
импульсный сигнал1 мкГц ~ 40 МГц
пилообразный и треугольный сигнал1 мкГц ~ 4 МГц
белый шум (Гаусс)полоса 100 МГц (-3дБ)
специальной формы1 мкГц ~ 40 МГц
Разрешение по частоте1 мкГц
Точность установки (18°C ~ 28°C)2 ppm

Синусоидальный сигнал

Коэффициент гармоник
DC-1 МГц<-54 дБн
1 МГц - 10 МГц<-46 дБн
10 МГц - 100 МГц <-36 дБн
100 МГц - 160 МГц<-30 дБн
Общие гармонические искажения<0.2% (DC ~ 20 кГц,1 Вп-п)
Негармонические искажения

< -70 дБн (DC ~ 1 МГц)

Фазовый шум-116 дБн/Гц @ 100 кГц

Прямоугольный сигнал

Время нарастания / спада< 8 нс
Выброс< 3 % (1 кГц, 1 Вп-п)
Коэф. заполнения 1 мГц ~ <10 MГц20% ~ 80%
10 мГц ~ 40 MГц40% ~ 60%
40 мГц ~ 50 MГц50%
Ассиметрия1% от периода + 5 нс (1 кГц, 1 Вп-п, 50% коэф. заполнения)
Джиттер100 пс (типичное, СКЗ)

Треугольный сигнал

Нелинейность< 0,1% (1 кГц, 1 Вп-п, 100% симметрия)
Симмметрия0 ~ 100%

Импульсный сигнал

Длительность импульса ≥12 нс
Период25 нс ~ 1 000 000 с
Коэффициент заполнения0,0001% ~ 99,9999%
Время нарастания / спада6 нс ~ 6 с, 100 пс разрешение
Выброс< 3%
Джиттер<100 пс (типичное, СКЗ)

Специальная форма

Максимальное количество точек участвующих в формировании сигнала16 К (СН1) / 512 К (CH2)
Вертикальное разрешение14 бит
Частота дискретизации500 Мвыб/сек
Время нарастания / спада< 10 нс (типичное)
Джиттер (СКЗ)< 2 нс

Характеристики выхода:

Канал (выход)

CH1 / CH2

Амплитуда (50 Ом) 1 мВп-п -10 Вп-п (≤40 МГц) 1 мВп-п - 5 Вп-п (40 МГц~100 МГц) 1 мВп-п ~ 2,5 Вп-п (100 МГц~130 МГц) 1 мВп-п ~ 1,5 Вп-п (130 МГц~160 МГц)
Вертиакальное разрешение(100 кГц, синус)±(1 %+1 мВп-п)
Неравномерность АЧХ (синус, 5 Вп-п) ±0.1 дБ (≤10 МГц) ±0.2 дБ (≤60 МГц) ±0.4 дБ (≤100 МГц) ±0.8 дБ (≤160 МГц)
Задержка между каналами<1 нс

DC смещение:

Канал (выход)

CH1 / CH2

Диапазон (DC)±5 В (50 Ом) ±10 В (высокий импеданс)
Погрешность

±(1%+1 мВ)

Выходной разъем:

Канал (выход)

CH1 / CH2

Импеданс50 Ом
Защитазащита от короткого замыкания

AM Модуляция (CH1/CH2):

Несущая синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной (1 мГц ~ 50 кГц)
Коэффициент модуляции0% ~ 120%

ЧМ Модуляция (CH1/CH2):

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 50 кГц)
Девиация частоты 0 ~ 2.5 МГц

ФМ Модуляция (CH1/CH2):

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 50 кГц)
Девиация 0 ~ 360° ; 0,1° разрешение

Частотная манипуляция (CH1/CH2):

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50% (1 мГц ~ 1 МГц)

Амплитудная манипуляция (CH1/CH2):

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50% (1 мГц ~ 1 МГц)

ШИМ модуляция(CH1/CH2):

Частота 1 мГц ~ 50 кГц
Несущая импульсный
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, специальной (кроме DC)

Режим свипирования (качания)(CH1/CH2):

Форма синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Закон линейный / логарифмический
Направление Вверх/Вниз
Время свипирования 1 мс ~ 500 с + 0.1%
Источник запуска Ручной, внешний, внутренний

Режим пачек импульсов(CH1/CH2):

Форма синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)
Несущая 2 мГц ~ 100 МГц
Тип Количество импульсов: 1 ~ 1000000 , непрерывный, стробированный
Начальная / Конечная фаза 0° ~ 360°
Время стояния 1 мкс ~ 1000 с + 0.1%
Задержка запуска 232 нс ~ 34 с
Стробированный запуск Внешний запуск
Источник запуска Ручной, внешний, внутренний

Вход внешней модуляции (Modulation On):

Внешняя модуляция ±4,5 Вп-п = 100% модуляции (>5 кОм входной импеданс)
Тип разъема BNC

Вход запуска (Ext Trig/Gate):

Уровень TTL
длительность импульса > 50 нс
Входной импеданс > 5 К, DC связь
Время отклика свипирование:< 380 нс (типичное)
Тип разъема BNC

Выход запуска (Ext Trig/Gate):

Уровень TTL
Длительность импульса > 60 нс (типичное)
Выходной импеданс 50 Ом (типичное)
Максимальная частота 1 МГц
Тип разъема BNC

Выход синхроимпульса (Sync Out):

Уровень TTL
Длительность > 50 нс (типичное)
Входной импеданс 50 Ом (типичное)
Максимальная частота 2 МГц
Тип разъема BNC

Вход внешнего опорного генератора (10MHz In):

Частота 10 МГц ± 50 Гц
Уровень 2.3 Вп-п ~ 3.3 Вп-п
Входной импеданс 1 кОм (AC связь)
Тип разъема BNC

Выход внешнего опорного генератора (10MHz Out):

Частота 10 МГц
Уровень >1 Вп-п
Входной импеданс 50 Ом (AC связь)
Тип разъема BNC

Частотомер:

Измеряемый параметрЧастота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазонОдин канал: 100 мГц ~ 200 МГц
Разрешение по частоте6 разрядов/с
Диапазон амплитуд и чувствительность (немодулированный сигнал)
AC связь1 Гц ~ 200 MГц 100 мВскз ~ 5 Вп-п
DC связьDC диапазон девиации +1.5 В
100 мГц ~ 100 МГц 50 мВ ~ ±2.5 В
100 МГц ~ 200 МГц 100 мВ ~ ±2.5 В
Длительность импульса и коэффициент заполнения1 Гц ~ 10 МГц (50 мВп-п ~ 5 Вп-п)
Параметры входаВходной импеданс 1 МОм
Тип свяи AC, DC
ВЧ режекция ON / OFF
Система запускаУровень запуска: -3 В ~ 1.8 В

Основные характеристики:

Тип дисплеяЖидкокристаллический, 4.3" TFT, 480 х 272
Питание100~240 В АСскз,45~66 Гц, CATII
ИнтерфейсUSB устройство, USB host. Опционально: GPIB (IEEE-488.2), LAN
Потребляемая мощностьне более 30 Вт
Рабочая температура0 °C...40 °C
Габаритные размеры 261 х 105 х 344 мм
Вес 2,8 кг, вес в упаковочной таре 3,8 кг

Стандартная комплектация

  • Генератор сигналов
  • Шнур питания
  • Руководство по эксплуатации
Характеристики
Характеристики
Частотный диапазон: 1 мкГц...160 МГц, разрешение 1мкГц
Гарантия
36 месяцев
Производитель
Aktakom
