Генератор сигналов AWG-4162112 150 руб.
Генератор сигналов AWG-416441 500 руб.

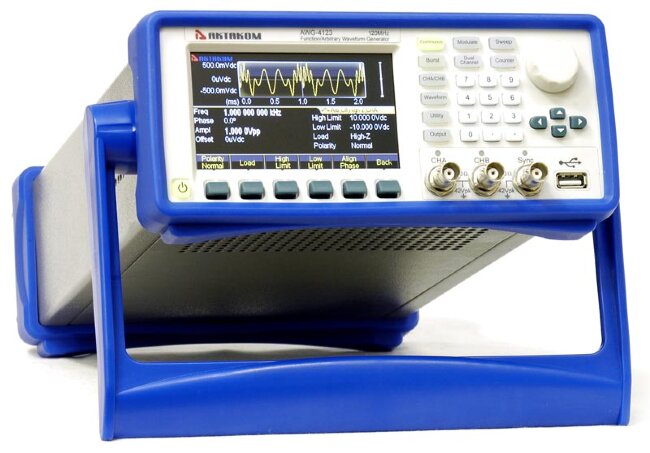

Генератор сигналов AWG-4163

Универсальный генератор стандартных (5 форм) и специальной форм сигналов (137 типов), пачек импульсов. 2 канала.

Вы можете купить Генератор сигналов AWG-4163   в Екатеринбурге.  Позвоните нам по телефону 8 (800) 222-50-65, 8 (343) 217-97-44

или отправьте запрос по электронной почте info@profftest.ru

81 000 руб.

Быстрая доставка

В любую точку России и страны Таможенного союза.

Выгодные цены

Нашли товар дешевле? Мы предложим более выгодную цену и условия.

Консультации

Техническая поддержка и консультации заказчиков.

Технические характеристики

ХарактеристикаЗначение
Максимальная выходная частота

160 МГц

Количество каналов

2

Форма сигналаСинусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC 150 типов специальной формы
Генерация гармоник 2...50

Частотные характеристики

Диапазон синусоидальный сигнал1 мкГц ~ 160 МГц
прямоугольный сигнал1 мкГц ~ 60 МГц
импульсный сигнал1 мкГц ~ 60 МГц
пилообразный и треугольный сигнал1 мкГц ~ 5 МГц
Встроенные формы Количество точек участвующих в формировании сигнала16 384
Вертикальное разрешение14 бит
Частота дискретизации500 Мвыб/сек
Разрешение по частоте1 мкГц, 12 разрядов
Точность установки (18°C ~ 28°C)2 ppm

Синусоидальный сигнал

Коэффициент гармоник<-60 дБн (DC-10 МГц) <-55 дБн (10 МГц - 80 МГц) <-50 дБн (80 МГц - 100 МГц) <-45 дБн (≥120 МГц)
Общие гармонические искажения<0.1%

Прямоугольный сигнал

Время нарастания / спада≤ 8 нс
Выброс≤ 5 %
Коэф. заполнения 0,1% ~ 99,9% (мин. длительность 10 нс)

Треугольный сигнал

Симмметрия0 ~ 100%

Импульсный сигнал

Длительность10 нс ~ 99999 с
Время нарастания / спада≥ 8 нс

Пользовательская (произвольная) форма

Максимальное количество точек участвующих в формировании сигналаот 6 до 1 М точек
Вертикальное разрешение14 бит
Максимальная частота дискретизации1 мквыб/сек...125 Мвыб/сек, разрешение 1 мквыб/сек

Амплитуда:

Амплитуда (50 Ом) 1 мВп-п -10 Вп-п (≤40 МГц) 1 мВп-п - 5 Вп-п (40 МГц~80 МГц)
Амплитуда (выс. импеданс)2 мВп-п -20 Вп-п (≤40 МГц) 2 мВп-п - 10 Вп-п (40 МГц~80 МГц)
Вертикальное разрешение1 мВп-п или 3 бит
Точность ±(1 %+2 мВп-п)
Неравномерность АЧХ (синус, отн. 100 кГц, 1 Впп) ±0.2 дБ (<5 МГц) ±0.3 дБ (5 МГц ~ 20 МГц) ±0.5 дБ (20 МГц ~ 120 МГц) ±1.0 дБ (≥ 120 МГц)

DC смещение:

Диапазон (DC)±5 В (50 Ом) ±10 В (высокий импеданс)
Погрешность

± (1%+2 мВ+0,5% ампл.)

Разрешение 0,1 мВdc ~ 2 мВdc

AM Модуляция:

Несущая синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной (1 мГц ~ 100 кГц)
Коэффициент модуляции0% ~ 120%

ЧМ Модуляция:

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц)

ФМ Модуляция:

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц)
Девиация 0 ~ 360°

Частотная, фазовая и амплитудная манипуляция

Тип FSK, 3FSK, 4FSK - частотная PSK, QPSK - фазовая ASK, OSK - амплитудная
Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Частота скачка 1 мкГц ~ максимальная частота (для FSK, 3FSK, 4FSK)
Диапазон 1 мГц ~ 1 МГц

SUM модуляция:

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 1 МГц)
Коэффициент модуляции 0% ~ 100%

ШИМ модуляция:

Частота 1 мГц ~ 100 кГц
Несущая импульсный
Источник Внутренний / Внешний
Девиация 0% ~ 99%

Режим свипирования (качания):

Время свипирования 10 мс ~ 300 с
Закон линейный / логарифмический
Направление Вверх / Вниз
Время задержки, шага 0 ~ 300 с
Источник запуска Ручной, внешний, внутренний

Режим пачек импульсов:

Форма синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)
Период 1 мкс ~ 500 с
Тип Количество импульсов: 1 ~ 1 000 000
Начальная / Конечная фаза 0° ~ 360°
Источник запуска Ручной, внешний, внутренний

Вход запуска и модуляции:

Уровень TTL
Входной импеданс > 10 К номинальный
Тип разъема BNC

Выход синхроимпульса (Sync ):

Уровень TTL
Длительность < 20 нс (типичное)
Входной импеданс 50 Ом (типичное)
Тип разъема BNC

Частотомер:

Частотный диапазонОдин канал: 100 мГц ~ 350 МГц
Разрешение по частоте7 разрядов/с
Длительность импульса и коэффициент заполнения100 нс ~ 20 с
Измерение коэф. заполнения 1% ~ 99%

Основные характеристики:

Тип дисплеяЖидкокристаллический, 4.3" TFT, 480 х 272
Питание100~240 В АСскз,45~65 Гц
ИнтерфейсUSB устройство, USB host, LAN
Потребляемая мощностьне более 30 Вт
Рабочая температура0°C...40°C
Габаритные размеры 322 х 256 х 102 мм
Вес

3 кг

Стандартная комплектация

  • Генератор сигналов
  • Шнур питания
  • Руководство по эксплуатации
Характеристики
Характеристики
Частотный диапазон: 1 мкГц...160 МГц, разрешение 1мкГц
Гарантия
14 месяцев
Производитель
Aktakom
