Комплект дефектоскопа УИУ «Скаруч» для строительных конструкций до 40мм1 165 800 руб.
Ручной комплект дефектоскопа УИУ «Скаруч» для сварных швов ПЭ-труб406 800 руб.

Комплект дефектоскопа УИУ «Скаруч» для строительных конструкций до 80мм

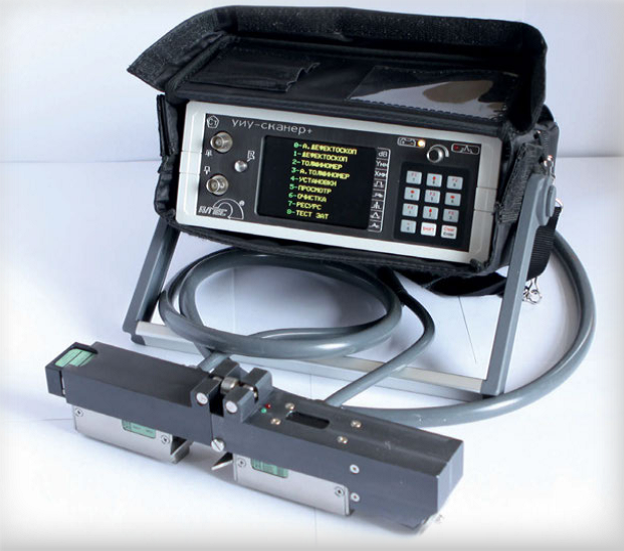

Малогабаритная установка измерительная ультразвуковая серии «Сканер» – модель «СКАРУЧ» (УИУ «СКАРУЧ») предназначена для оперативного обнаружения и определения характеристик дефектов в сварных соединениях и основном металле трубопроводов, сосудов и металлоконструкций с толщиной стенки 4 … 60 мм и проведения толщинометрии изделий толщиной до 100 мм. Установка используется для ручного и механизированного ультразвукового контроля качества сварных соединений и основного металла со скоростью продольного сканирования 0,5 … 1,0 м/мин вдоль сварного шва или участка основного металла.

Вы можете купить Комплект дефектоскопа УИУ «Скаруч» для строительных конструкций до 80мм   в Екатеринбурге.  Позвоните нам по телефону 8 (800) 222-50-65, 8 (343) 217-97-44

или отправьте запрос по электронной почте info@profftest.ru

1 497 600 руб.

Быстрая доставка

В любую точку России и страны Таможенного союза.

Выгодные цены

Нашли товар дешевле? Мы предложим более выгодную цену и условия.

Консультации

Техническая поддержка и консультации заказчиков.

УИУ «СКАРУЧ» работает в режиме автоматической фиксации и расшифровки результатов контроля (АФ и РРК) при ручном сканировании системой преобразователей, а также в режиме ручного дефектоскопа (толщиномера) общего назначения. Контроль может производиться как в цеховых, так и в монтажных условиях. Аппаратура прошла государственные испытания и имеет хорошие отзывы от предприятий различных отраслей. УИУ «СКАРУЧ» сертифицирована Госстандартом РФ, зарегистрирована в государственном реестре средств измерений (№ 15723-02) и допущена к применению в Российской Федерации. Имеются сертификаты стран СНГ. Методика применения УИУ «СКАРУЧ» согласована с Ростехнадзором РФ и разрешена для применения на подконтрольных объектах.

Функциональные особенности
  • осуществляет 16 различных схем прозвучивания на каждом миллиметре контроля;
  • обнаруживает внутренние дефекты (поры, шлаковые включения, непровары, трещины и др.);
  • идентифицирует дефекты по характеру (объемные, объемно- плоскостные, плоскостные);
  • оценивает параметры дефектов(длину и развитие по глубине);
  • проводит толщинометрию основного металла по сканируемой поверхности с шириной участка 65мм;
  • автоматически отслеживает уровень акустического контакта с изделием;
  • автоматически устанавливает и корректирует параметры УЗК с поправкой на шероховатость;
  • осуществляет самоконтроль работоспособности электроники и акустической системы;
  • автоматически фиксирует, запоминает и расшифровывает результаты дефектоскопии;
  • производит передачу результатов контроля в память подключаемого компьютера(RS232);
  • распечатывает результаты контроля с помощью подключаемого принтера;
  • имеет автономное питание.
Основные технические характеристики
Дискретность регистрации:
  • датчика пути — 1 мм;
  • параметров дефекта — 1 мм;
  • толщины — 0,1 мм;
Измерение параметров дефекта сварного шва с погрешностью:
  • по длине ± 1 мм;
  • по глубине развития ± 0,5 мм;
Определение координат дефекта вдоль шва с погрешностью от пройденного пути: не более 1 %
Минимально выявляемый дефект: 0,8 … 1,0 мм
Cкорость УЗК: до 1 м/мин
Регулировка усиления : 85 дБ с дискретностью 1 дБ
Частотный диапазон : 1,0 … 10,0 МГц
Диапазон прозвучивания : 0 … 10000 мм (продольные волны)
Перемещение строба : горизонтальное и вертикальное
Экран : электролюминесцентный с регулируемой яркостью или цветной жидкокристаллический
Количество запоминаемых настроек: 256
Количество запоминаемых изображений экрана: 1000
Количество точек регулировки ВРЧ: 8
Количество каналов : 8
Количество схем прозвучивания: 16
Диапазон рабочих температур : -20 … +45 °C
Питание: от аккумуляторов или от сети 220 В
Время непрерывной работы от аккумуляторов: 8 часов
Габариты : 200 x 225 x 90 мм.
Вес : 3,5 кг (с аккумуляторами)
Основные преимущества УИУ «СКАРУЧ»

1. Высокая достоверность УЗК, т.к. в установке «СКАРУЧ» используется 16 схем и методов прозвучивания одновременно на каждом миллиметре сканирования. За счет этого возможно:

  • идентифицировать дефект по характеру (плоскостной, объемный, объемно — плоскостной);
  • оценить реальные параметры дефекта (длину и высоту);
  • оценить эквивалентные размеры дефекта;
  • производить автоматическое слежение за уровнем акустического контакта на каждом миллиметре пути.

2. Высокая оперативность. Скорость сканирования – до 1 м/мин. Память прибора позволяет запомнить результаты УЗК до 1000 м дефектных сварных швов. 3. Отсутствие настройки. Она автоматически выставляется при наборе типоразмеров контролируемого изделия. 4. Самоконтроль работоспособности ЭАТ. 5. Автоматическая расшифровка результатов УЗК. 6. Получение документа контроля (распечатки) всего сварного шва. 7. Не требуется дополнительной квалификации обслуживающего персонала. 8. Удобство в эксплуатации. Установка имеет малые габариты и вес, автономное питание. 9. Многофункциональное назначение:

  • УЗК сварных швов (стыковых, тавровых, нахлесточных);
  • УЗК основного металла, в т.ч. определение недопустимой коррозии и расслоения металла;
  • режим ручного дефектоскопа;
  • режим ручного толщиномера.

УИУ «СКАРУЧ» состоит из следующих узлов:

  • малогабаритный восьмиканальный дефектоскоп УИУ «СКАНЕР»;
  • многоэлементный акустический блок (АБ);
  • механическое приспособление (МП) с датчиком измерения пройденного пути;
  • информационный кабель (ИК);

Дефектоскоп предназначен для формирования электрических сигналов и возбуждения ПЭП в акустических блоках, приема и обработки по заданному алгоритму пришедших с акустических блоков сигналов, выдачи информации о наличии дефектов, их координатах, типе и размере.

Акустический блок служит для излучения УЗ-колебаний и последующего приема отраженных колебаний. Акустический блок состоит из 8…14 преобразователей по 4 … 7 с каждой стороны шва. Преобразователи имеют различные углы ввода и прозвучивают все сечение сварного соединения одновременно с двух сторон шва по различным схеам: совмещенной, «тандем», «дуэт» и др. На каждом миллиметре пути фиксируются амплитуды по всем заложенным схемам УЗК, которые обрабатываются в дефектоскопе по заданному алгоритму. Акустический блок снабжен износостойким слоем для защиты рабочей поверхности от стирания.

Универсальное механическое приспособление служит для размещения и подключения акустических блоков, обеспечения прижатия акустического блока к изделию. На механическом приспособлении имеется датчик измерения просканированного расстояния (датчик пути) и индикаторы нарушения акустического контакта и наличия дефекта. Датчик пути позволяет измерять длину проконтролированного участка и протяженность обнаруженных дефектов.

Информационный кабель предназначен для информационного обмена между акустическим блоком и дефектоскопом. Информационный кабель подключается к задней панели дефектоскопа.


Характеристики
Тип
Ультразвуковой
Гарантия
12 месяцев
Производитель
Алтес
Госреестр
да
Loading...

НаименованиеСтоимость, руб., с НДС
Дефектоскоп УИУ «СКАНЕР+» с блоком питания, чехлом, свидетельством Госповерки370 920,0
МП2 – механическое приспособление двухстороннего доступа75 240,0
МП1 – механическое приспособление для УЗК сварных швов одностороннего доступа60 360,0
АБ1 – акустический блок для УЗК стыковых сварных соединений, Н = 4…26мм60 480,0
Программное обеспечение для АБ1, УЗК стыковых сварных соединений, Н = 4…26мм (4 диап.)46 080,0
АБ10 – акустический блок для УЗК тавровых сварных соединений, Н = 5…26мм37 800,0
Программное обеспечение для АБ10, УЗК тавров, Н=5…26мм (4 диап.)46 080,0
АБ2 – акустический блок для УЗК сварных соединений, Н = 27…40мм60 480,0
Программное обеспечение для АБ2, УЗК стыковых сварных соединений, Н = 27…40 мм (3 диап.)34 560,0
АБ11 – акустический блок для УЗК тавровых сварных соединений, Н = 27…40 мм37 800,0
Программное обеспечение для АБ11, УЗК тавров, Н=27…41мм (3 диап.)34 560,0
МП1Д – механическое приспособление одностороннего доступа (применяется для толщин Н > 40мм)69 720,0
АБ3Д — акустический блок для УЗК сварных соединений, Н=41…52мм60 480,0
Программное обеспечение для АБ3Д, УЗК стыковых сварных соединений, Н=41…52мм (2 диап.)23 040,0
АБ4Д — акустический блок для УЗК сварных соединений, Н=53…67мм60 480,0
Программное обеспечение для АБ4Д, УЗК стыковых сварных соединений, Н=53…67мм (2 диап.)23 040,0
АБ45Д — акустический блок для УЗК сварных соединений, Н=68…80мм60 480,0
Программное обеспечение для АБ45Д, УЗК стыковых сварных соединений, Н=68…80мм (2 диап.)23 040,0
АБ129 — акустический блок для УЗТ (толщинометрии, УЗК коррозии, расслоений), Н = 4…60мм, с встроенным кабелем ИК364 080,0
Программное обеспечение для АБ129, Н=4…60мм (3диап.)34 560,0
Информационные кабели ИК-1, ИК-229 580,0
Образец для проверки работоспособности5 700,0
Зарядное устройство (1 шт.) с аккумуляторами (12 шт.)31 200,0
Дипломат-футляр14 400,0
Комплект преобразователей (11шт.) и кабелей соединительных (5шт.)
для ручного (в режиме дефектоскопа общего назначения) контроля и СОП*
П111-2,5-Ø12S64 920,0
П111-5,0-Ø8S
П112-2,5-Ø10/2
П112-5,0-Ø6/2
П121-5,0-65SL; 70SL
П121-2,5-50SL; 60SL; П121-2,5-65SL; 70SL
СП5-75 КУS
2 кабеля двойных
3 кабеля одинарных
Устройство УН-1 ручное для УЗК нахлесточных сварных швов (с ПЭП – 2 шт.)34 320,0
Переходник USB-COM с нуль-модемным кабелем. Диск с программой «переноса»
результатов УЗК на ПЭВМ
5 100,0
Методика контроля стальных строительных конструкций (выполненных по ГОСТ 23118 и др.), утв. Ростехнадзором РФ9 840,0
Консультации по работе на аппаратуре (3 дня – 1 группа) на предприятии Поставщика19 260,0
ИТОГО:1 497 600,0

Примечание:

*для ручного контроля могут быть поставлены настроечные СОП согласно методики контроля стальных строительных конструкций. Конкретные СОП задаются Заказчиком. Стоимость одного СОП: от 5 400 руб./шт. (с НДС)
