Малогабаритная установка измерительная ультразвуковая серии «Сканер» – модель «СКАРУЧ» (УИУ «СКАРУЧ») предназначена для оперативного обнаружения и определения характеристик дефектов в сварных соединениях и основном металле трубопроводов, сосудов и металлоконструкций с толщиной стенки 4 … 60 мм и проведения толщинометрии изделий толщиной до 100 мм. Установка используется для ручного и механизированного ультразвукового контроля качества сварных соединений и основного металла со скоростью продольного сканирования 0,5 … 1,0 м/мин вдоль сварного шва или участка основного металла.
Вы можете купить Комплект дефектоскопа УИУ «Скаруч» для сварных швов ПЭ-труб с бандажными приспособлениями в Екатеринбурге. Позвоните нам по телефону 8 (800) 222-50-65, 8 (343) 217-97-44
или отправьте запрос по электронной почте info@profftest.ru
УИУ «СКАРУЧ» работает в режиме автоматической фиксации и расшифровки результатов контроля (АФ и РРК) при ручном сканировании системой преобразователей, а также в режиме ручного дефектоскопа (толщиномера) общего назначения. Контроль может производиться как в цеховых, так и в монтажных условиях. Аппаратура прошла государственные испытания и имеет хорошие отзывы от предприятий различных отраслей. УИУ «СКАРУЧ» сертифицирована Госстандартом РФ, зарегистрирована в государственном реестре средств измерений (№ 15723-02) и допущена к применению в Российской Федерации. Имеются сертификаты стран СНГ. Методика применения УИУ «СКАРУЧ» согласована с Ростехнадзором РФ и разрешена для применения на подконтрольных объектах.
Дискретность регистрации: |
|
Измерение параметров дефекта сварного шва с погрешностью: |
|
Определение координат дефекта вдоль шва с погрешностью от пройденного пути: | не более 1 % |
Минимально выявляемый дефект: | 0,8 … 1,0 мм |
Cкорость УЗК: | до 1 м/мин |
Регулировка усиления : | 85 дБ с дискретностью 1 дБ |
Частотный диапазон : | 1,0 … 10,0 МГц |
Диапазон прозвучивания : | 0 … 10000 мм (продольные волны) |
Перемещение строба : | горизонтальное и вертикальное |
Экран : | электролюминесцентный с регулируемой яркостью или цветной жидкокристаллический |
Количество запоминаемых настроек: | 256 |
Количество запоминаемых изображений экрана: | 1000 |
Количество точек регулировки ВРЧ: | 8 |
Количество каналов : | 8 |
Количество схем прозвучивания: | 16 |
Диапазон рабочих температур : | -20 … +45 °C |
Питание: | от аккумуляторов или от сети 220 В |
Время непрерывной работы от аккумуляторов: | 8 часов |
Габариты : | 200 x 225 x 90 мм. |
Вес : | 3,5 кг (с аккумуляторами) |
1. Высокая достоверность УЗК, т.к. в установке «СКАРУЧ» используется 16 схем и методов прозвучивания одновременно на каждом миллиметре сканирования. За счет этого возможно:
2. Высокая оперативность. Скорость сканирования – до 1 м/мин. Память прибора позволяет запомнить результаты УЗК до 1000 м дефектных сварных швов. 3. Отсутствие настройки. Она автоматически выставляется при наборе типоразмеров контролируемого изделия. 4. Самоконтроль работоспособности ЭАТ. 5. Автоматическая расшифровка результатов УЗК. 6. Получение документа контроля (распечатки) всего сварного шва. 7. Не требуется дополнительной квалификации обслуживающего персонала. 8. Удобство в эксплуатации. Установка имеет малые габариты и вес, автономное питание. 9. Многофункциональное назначение:

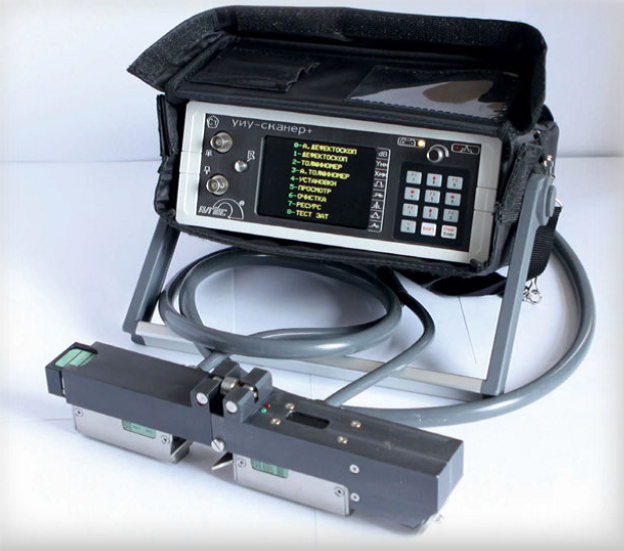

УИУ «СКАРУЧ» состоит из следующих узлов:
Дефектоскоп предназначен для формирования электрических сигналов и возбуждения ПЭП в акустических блоках, приема и обработки по заданному алгоритму пришедших с акустических блоков сигналов, выдачи информации о наличии дефектов, их координатах, типе и размере.
Акустический блок служит для излучения УЗ-колебаний и последующего приема отраженных колебаний. Акустический блок состоит из 8…14 преобразователей по 4 … 7 с каждой стороны шва. Преобразователи имеют различные углы ввода и прозвучивают все сечение сварного соединения одновременно с двух сторон шва по различным схеам: совмещенной, «тандем», «дуэт» и др. На каждом миллиметре пути фиксируются амплитуды по всем заложенным схемам УЗК, которые обрабатываются в дефектоскопе по заданному алгоритму. Акустический блок снабжен износостойким слоем для защиты рабочей поверхности от стирания.
Универсальное механическое приспособление служит для размещения и подключения акустических блоков, обеспечения прижатия акустического блока к изделию. На механическом приспособлении имеется датчик измерения просканированного расстояния (датчик пути) и индикаторы нарушения акустического контакта и наличия дефекта. Датчик пути позволяет измерять длину проконтролированного участка и протяженность обнаруженных дефектов.
Информационный кабель предназначен для информационного обмена между акустическим блоком и дефектоскопом. Информационный кабель подключается к задней панели дефектоскопа.
Наименование | Стоимость, руб., с НДС |
Дефектоскоп УИУ «СКАНЕР+» с блоком питания, чехлом, свидетельством Госповерки | 370 920,0 |
Зарядное устройство (1 компл.) с аккумуляторами (12 шт.) | 31 200,0 |
Механическое приспособление МП4 бандажного типа с ДП для труб Ø160…315мм | 157 020,0 |
Акустический блок для УЗК ПЭ-труб Ø160×9,1мм с встроенным ИК3 | 29 640,0 |
Акустический блок для УЗК ПЭ-труб Ø160×14,6мм с встроенным ИК3 | 37 680,0 |
Акустический блок для УЗК ПЭ-труб Ø225×20,5мм с встроенным ИК3 | 37 680,0 |
Акустический блок для УЗК ПЭ-труб Ø280×25,4мм с встроенным ИК3 | 37 680,0 |
Акустический блок для УЗК ПЭ-труб Ø315×28,6мм с встроенным ИК3 | 37 680,0 |
Акустический блок для УЗК ПЭ-труб Ø225×12,7мм с встроенным ИК3 | 37 680,0 |
Акустический блок для УЗК ПЭ-труб Ø280×15,9мм с встроенным ИК3 | 37 680,0 |
Акустический блок для УЗК ПЭ-труб Ø315×17,9мм с встроенным ИК3 | 37 680,0 |
Программное обеспечение для определения условных размеров | 34 560,0 |
Комплект СОП настроечных: Ø160×9,1; Ø160×14,6; Ø225×12,7; Ø225×20,5; Ø280×15,9; Ø280×25,4; Ø315×17,9; Ø315×28,6мм | 54 240,0 |
ИТОГО: | 941 340,0 |
