Комплект для полуавтоматизированного УЗК бурильных труб

Установка предназначена для проведения контроля бурильных труб Ø 73…140 мм с толщиной стенки 4…11 мм с целью выявления в них продольных, поперечных дефектов, а также выявления участков труб с толщиной стенки, выходящей за пределы минусового допуска.

Вы можете купить Комплект для полуавтоматизированного УЗК бурильных труб   в Екатеринбурге.  Позвоните нам по телефону 8 (800) 222-50-65, 8 (343) 217-97-44

или отправьте запрос по электронной почте info@profftest.ru

Цена по запросу

Быстрая доставка

В любую точку России и страны Таможенного союза.

Выгодные цены

Нашли товар дешевле? Мы предложим более выгодную цену и условия.

Консультации

Техническая поддержка и консультации заказчиков.

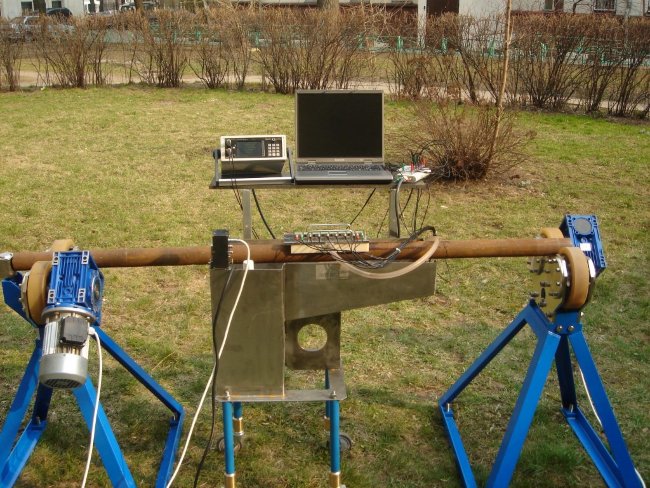

Установка полуавтоматизированного ультразвукового контроля тела бурильных труб выполнена на базе восьмиканального дефектоскопа серии «СКАНЕР» – модель «СКАРУЧ+». Настройка параметров контроля осуществляется по СОП, выполненным согласно действующим нормативным документам: ГОСТ 17410, API5, API спецификация 7.1, РД41-01-25-89, РД39-2-787-82 и др. ПАУЗК проводится с автоматической фиксацией и расшифровкой результатов контроля. Перемещение акустического блока проводится вручную. Способ ввода ультразвуковых колебаний — щелевой, контактная жидкость — водопроводная питьевая вода или незамерзающая жидкость.

Состав установки:

  • многоканальный дефектоскоп серии «СКАНЕР» – модель «СКАРУЧ+»;
  • многоэлементный акустический блок щелевого контакта;
  • передвижная сливная ванна с насосом;
  • вращатель труб Ø 73…140мм с блоком питания и управления;
  • ПЭВМ для отображения информации.

Характеристики
Тип
Ультразвуковой
Гарантия
12 месяцев
Производитель
Алтес
Госреестр
да
Loading...
Наименование Краткое описание Стоимость, руб., с НДС
Дефектоскоп – толщиномер высокоскоростного автоматизированного контроля АУИУ «СКАНЕР» (тип модели № 20.09, ТУ 4276-003-18026253-96) с Блоком управления Автоматизированная ультразвуковая измерительная установка серии «Сканер» (тип модели № 20.09) позволяет подключать многоэлементные акустические блоки и осуществляет одновременную их работу по заданному алгоритму. 2 075 940
Вычислительный комплекс:
  1. шкаф,
  2. компьютер,
  3. принтер,
  4. источник бесперебойного питания,
  5. программное обеспечение
Управление контролем, отображение и сохранение результатов ПАУЗК. Печать результатов. 790 920
Многоэлементные акустические блоки щелевого контакта для одновременного обнаружения:
  1. продольных дефектов
  2. поперечных дефектов
  3. коррозии, выхода толщины за минусовой допуск с опорными «башмаками» на Ø73, 89, 127, 140*
АБ состоит из:1. 8 ПЭП:- 2 ПЭП по определению продольно-ориентированных дефектов (2 × 9912 = 19824р);- 2 ПЭП по определению поперечно-ориентированных дефектов (2 × 9912 = 19824рр);- 4 ПЭП толщинометрия, определение зон коррозии и выхода толщины стенки за минусовой допуск (4× 13393 = 53572р).В корпусе АБ датчики расположены в «линию» — вдоль оси трубы. На корпусе АБ находится вентиль для подключения и регулировки подачи контактной жидкости в зазор между трубой и ПЭП. Каждый ПЭП подключается к соответствующему «Генератору- Усилителю» дефектоскопа. 2. «Башмак» опорный под диаметр трубы (4× 38114 = 152456р) Для каждого диаметра трубы предусмотрен свой «башмак» из капролона с износостойкими вставками. 3. Корпус блока – 62953р 320 460
Миниванна компактная с миниатюрным насосом Подача воды в АБ осуществляется насосом из ванны. Используется замкнутый цикл водооборота. 41 160
Фурнитура щелевого контакта Предназначена для транспортировки воды к АБ и в АБ. Представляет собой набор трубочек, шлангов (10м), вентиль. 39 540
Вращатель труб Ø73…140мм* с блоком питания и управления Представляет конструкцию, состоящую из 2-х вращателей (900х850х650мм) с асинхронными двигателями и червячными редукторами. Предназначен для вращения труб с необходимой для контроля скоростью. 884 220
Комплект кабелей. L=10м Подключение преобразователей АБ к дефектоскопу. 158 220
Комплект ЗИП Комплект ЗИП согласовывается между Покупателем и Поставщиком. Рекомендуется: mini насос, ПЭП (16шт.), кабель (2шт.) 236 100
Краскоотметчик Краскоотметчик может быть поставлен для маркировки негодных труб. Необходимость его применения диктуется требованиями Покупателя. 158 220
ИТОГО: 4 704 780
