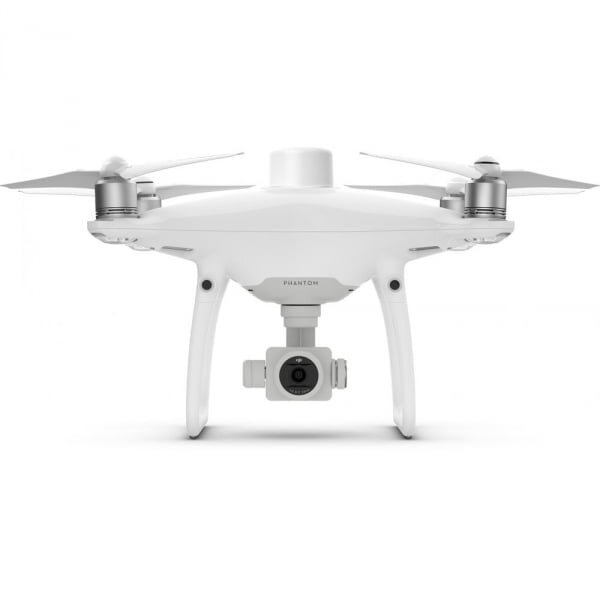

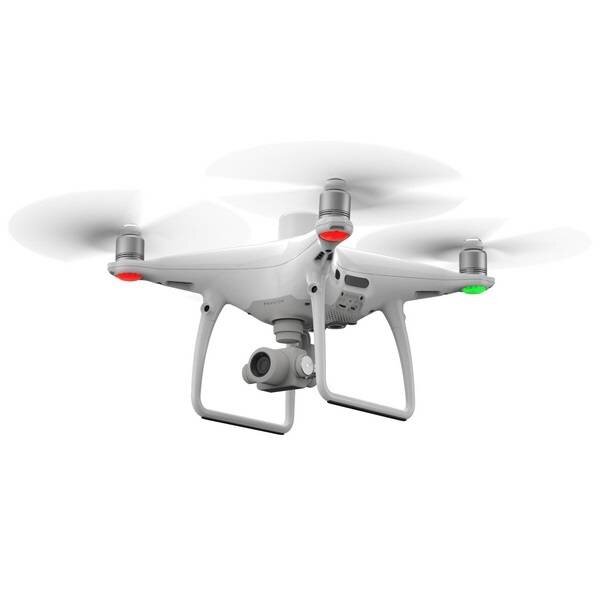

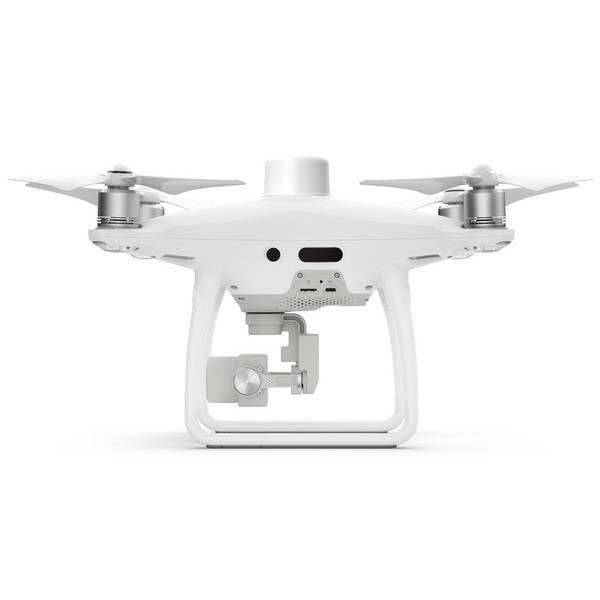

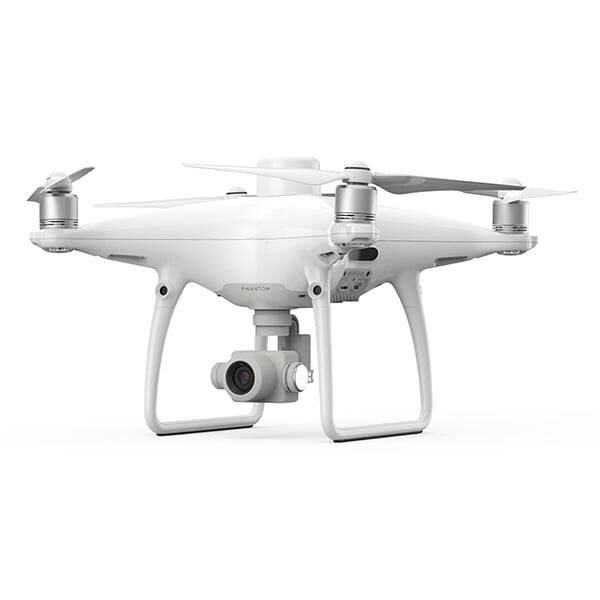

Квадрокоптер DJI Phantom 4 RTK SDK - профессиональный геодезический дрон, оснащенный модулем RTK для создания карт с высокой точностью до сантиметра. Такие возможности реализуются за счет оснащения мощной цифровой камерой 20 Mп и специальным ПО TimeSync. Вы можете использовать дрон для различных изысканий, удаленно подсоединив к мобильной станции D-RTK 2 через 4G или WiFi. Важное преимущество - модуль спутниковых систем геопозиционирования обеспечивает безопасный полет даже в условиях слабого сигнала.
Технические характеристики
- Максимальная скорость до 58 км/ч.
- Матрица камеры 1" CMOS.
- Формат фото/видео - JPEG/MOV.
- Диапазон обнаружения препятствий от 0.2 до 7 м.
- Размер дисплея 5.5 дюймов.
Особенности работы
Цифровая камера оснащена механическим затвором, который исключает смазанность изображения при движении. Качество камеры позволяет достигать высокого разрешения в 2,73 см/пикс с высоты 100 м. С целью достижения максимальной точности объектив DJI Phantom 4 RTK SDK проходит процесс калибровки, во время которого параметры сохраняются в метаданных каждого изображения, что позволяет применить индивидуальный подход в каждом отдельном случае при обработке снимков.
Приложение DJI GS RTK и пульт со встроенным экраном оптимизируют управление квадрокоптером при выполнении картографических и других задач. Приложение позволяет пилотам осуществлять управление дроном в режимах "Фотограмметрия", "Полет по точкам", "Полет над рельефом разной высоты", "Разделение на блоки" и др. Пользователи могут импортировать файлы KML/KMZ для оптимизации задач. Яркий встроенный 5,5-дюймовый экран обеспечивает хороший обзор и возможность эффективного планирования задач. Пользователь также может сохранить спутниковые данные с помощью системы для обработки их в будущем.
| DJI Phantom 4 RTK SDK |
|
| Квадрокоптер |
|
| Взлетная масса |
1391 г |
| Размер по диагонали |
350 мм |
| Макс. потолок над уровнем моря |
6000 м |
| Макс. скорость на взлете |
6 м/сек (в автоматическом режиме пилотирования); 5 м/сек (в ручном режиме пилотирования) |
| Макс. скорость снижения |
3 м/сек |
| Макс. скорость |
50 км/ч (в режиме P-mode), 58 км/ч (в режиме A-mode) |
| Макс. полетное время |
около 30 мин |
| Диапазон рабочих температур |
от 0° до 40° |
| Рабочие частоты |
2.400 ГГц - 2.483 ГГц (Европа, Япония, Корея) 5.725 ГГц - 5.850 ГГц (США, Китай) |
| Мощность передатчика (EIRP) |
2.4 ГГц CECE (Европа) / MIC (Япония) / KCC (Корея): < 20 dBm 5.8 ГГц SRRC（Китай）/ FCC（США）/(Тайвань, Китай)：< 26 dBm |
| Параметры точности парения |
RTK включен и работает нормально: вертикально: ±0.1 м; горизонтально: ±0.1 м RTK выключен: вертикально：±0.1 м (система визуального позиционирования) ±0.5 м (спутниковые системы позиционирования) горизонтально：±0.3 м (система визуального позиционирования) ±1.5 м (спутниковые системы позиционирования) |
| Смещение положения изображения |
положение центра камеры относительно фазового центра встроенной антенны D-RTK под осью корпуса дрона: (36, 0 и 192 мм) уже применяется к координатам изображения в данных Exif. положительные оси x, y и z корпуса летательного аппарата указывают соответственно вперед, вправо и вниз от дрона. |
| Функции картографирования |
|
| Точность картографирования |
соответствует требованиям стандартов точности для цифровых ортофотоснимков класса III Американского общества фотограмметрии и дистанционного зондирования (реальная точность зависит от освещения на месте, состояния, высоты дрона, используемого ПО для картографии и ряда других факторов при съемке |
| Размер пикселя по земной поверхности GSD) |
(H/36.5) см/пикс, H обозначает высоту дрона относительно снимаемого объекта (единица: м) |
| Эффективность обработки данных |
макс. рабочая площадь около 1 км2 за один полет (на высоте 182 м, например, GSD составляет около 5 см/пикс, соответствуя требованиям стандартов точности Американского общества фотограмметрии и дистанционного зондирования для цифровых ортофотоснимков класса Ⅲ) |
| Визуальная система |
|
| Диапазон скоростей |
≤50 км/ч при высоте 2 м с соответствующим освещением |
| Диапазон высот |
0 - 10 м |
| Рабочий диапазон |
0 - 10 м |
| Диапазон обнаружения препятствий |
0.7 - 30 м |
| Угол обзора |
вперед/назад: 60° (по горизонтали), ±27° (по вертикали) вниз: 70° (вперед и назад), 50° (влево и вправо) |
| Частота измерения |
вперед/назад：10 Гц; Вниз：20 Гц |
| Рабочие условия |
поверхность с четким рельефом и достаточным освещением (>15 lux) |
| Камера |
|
| Матрица |
1" CMOS; Эффективные пиксели: 20 M |
| Объектив |
угол обзора 84°; 8.8 мм / 24 мм (35 мм ЭФР 24 мм) f/2.8 - f/11, автофокус при 1 м - ∞ |
| Диапазон ISO |
видео: 100-3200 (режим Auto) 100-6400 (Ручной режим) фото: 100 - 3200 (режим Auto) 100-12800 (Ручной режим) |
| Скорость механического затвора |
8 - 1/2000 сек |
| Скорость электронного затвора |
8 - 1/8000 сек |
| Макс. размер изображения |
4864 × 3648 (4:3) 5472 × 3648 (3:2) |
| Режимы записи видео |
H.264, 4K：3840 × 2160 30p |
| Формат фото |
JPEG |
| Формат видео |
MOV |
| Поддерживаемые файловые системы |
FAT32 (≤ 32 Гб) exFAT (> 32 Гб) |
| Поддерживаемые карты SD |
MicroSD макс. емкостью 128 Гб. Class 10 или UHS-1 при номинальной требуемой скорости записи ≥ 15 Мб/сек |
| Диапазон рабочих температур |
от 0° до 40° C |
| Интеллектуальная полётная батарея (PH4-5870 МАЧ - 15.2 В) |
|
| Емкость |
5870 мА/ч |
| Напряжение |
15.2 В |
| Тип батареи |
Li-Pol 4S |
| Мощность |
89.2 Вт/ч |
| Вес-нетто |
468 г |
| Диапазон температур для зарядки |
от -10° до 40°C |
| Макс. мощность зарядки |
160 Вт |
| Емкость |
4920 мА/ч |
| Напряжение |
7.6 В |
| Тип батареи |
LiPo 2S |
| Мощность |
37.39 Вт/ч |
| Диапазон рабочих температур |
от -20° до 40°C |
| Зарядная станция для полётной батареи (WCH2) |
|
| Напряжение на входе |
17.3 - 26.2 В |
| Напряжение и ток на выходе |
8.7 В, 6 В; 5 В, 2 А |
| Диапазон рабочих температур |
от 5° до 40 °C |
| GNSS |
|
| Одночастотный, высокочастотный модуль GNSS |
GPS+BeiDou+Galileo（Азия) GPS+ГЛОНАСС+Galileo (другие страны) |
| Используемая частота |
GPS：L1/L2 ГЛОНАСС：L1/L2 BeiDou：B1/B2 Galileo：E1/E5a |
| Время до первого определения местоположения |
<50с |
| Точность позиционирования |
в вертикальной плоскости: 1.5 см + 1 мд（среднее квадратическое значение) в горизонтальной плоскости: 1 см + 1 мд（среднее квадратическое значение) 1 мд означает, что погрешность увеличивается на 1 мм с каждым 1 км движения летательного аппарата |
| Подвес |
|
| Стабилизация |
3-осевая (наклон, вращение, поворот) |
| Угол наклона |
от -90° до +30° |
| Макс. управляемая скорость вращения |
90°/сек |
| Диапазон угловой вибрации |
±0.02° |
| Инфракрасный датчик |
|
| Диапазон обнаружения препятствий |
от 0.2 до 7 м |
| Угол обзора |
70° (по горизонтали) ±10° (по вертикали) |
| Частота измерения |
10 Гц |
| Рабочие условия |
поверхность из материала с рассеянным отражением и коэффициентом отражения > 8% (например, стена, деревья, люди и т.п.) |
| Пульт дистанционного управления |
|
| Рабочая частота |
2.400 ГГц-2.483 ГГц (Европа, Япония, Корея) 5.725 ГГц - 5.850 ГГц (США, Китай) |
| Мощность передатчика (EIRP) |
2.4 ГГц CE / MIC / KCC：< 20 dBm 5.8 ГГц SRRC / FCC：< 26 dBm |
| Макс. расстояние передачи сигнала |
FCC: 7 км SRRC / CE / MIC / KCC: 5 км (без препятствий и помех) |
| Потребление энергии |
16 Вт (типовое значение) |
| Дисплей |
размер экрана 5.5 дюймов, 1920 × 1080, 1000 кд/м2, ОС Android |
| Память |
4 Гб RAM+16 Гб ROM |
| Диапазон рабочих температур |
от 0° до 40°C |
| Зарядная станция интеллектуальной полётной батареи (зарядный хаб для PHANTOM 4) |
|
| Напряжение |
17.5 В |
| Диапазон рабочих температур |
от 5° до 40°C |
| Емкость |
4920 мА/ч |
| Напряжение |
7.6 В |
| Тип батареи |
LiPo 2S |
| Мощность |
37.39 Вт/ч |
| Диапазон рабочих температур |
от -20° до 40°C |
| Адаптер питания переменного тока (PH4C160) |
|
| Напряжение |
17.4 В |
| Номинальная мощность |
160 Вт |
Комплектация
- Квадрокоптер DJI Phantom 4 RTK SDK
- Пульт дистанционного управления
- Пара пропеллеров - 4 шт.
- Интеллектуальная полетная батарея - 2 шт.
- Кабель питания переменного тока
- Адаптер питания переменного тока
- Зарядный концентратор для интеллектуальной полетной батареи
- Руководства и инструкции
