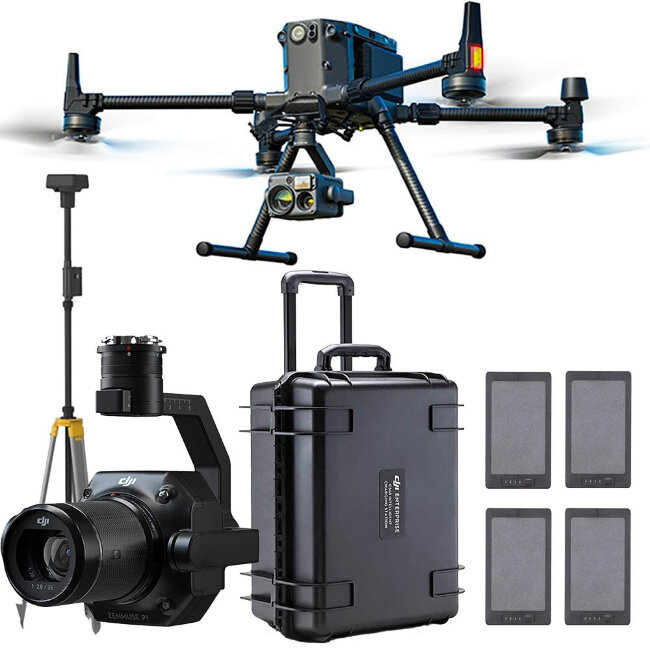

Квадрокоптер с камерой DJI Matrice 300 RTK комплект для картографии

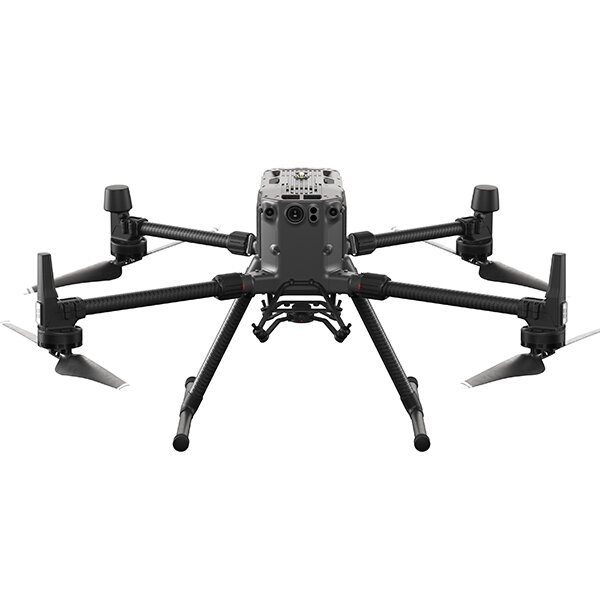

Matrice 300 RTK

Квадрокоптер

Размер по диагонали

895 мм

Макс. полезная нагрузка

2,7 кг

Макс. взлетная масса

9 кг

Диапазон рабочих частот

2,4000-2,4835 ГГц 5.725-5.850 ГГц

EIRP

2,4000-2,4835 ГГц: 29,5 дБм (FCC) 18,5 дБм (CE) 18,5 dBm (SRRC); 18,5 дБм (MIC) при 5,725-5,850 ГГц: 28,5 дБм (FCC); 12,5 дБм (CE) 28,5 дБм (SRRC)

Точность парения (в режиме P с GPS)

по вертикали: ±0.1 м (с подключенной визуальной системой) ±0.5 м (с подключенной GPS) ±0.1 м (с подключенной RTK) по вертикали: ±0.3 м (с подключенной визуальной системой) ±1.5 м (с подключенной GPS) ±0.1 м (с подключенной RTK)

Точность позиционирования RTK

при включенной и зафиксированной RTK: 1 см + 1 мм/км (По горизонтали) 1.5 см + 1 мм/км (По вертикали)

Макс. угловая скорость

при тангаже: 300°/сек, при рыскании: 100°/сек

Макс. угол тангажа

30° (в режиме P, при включенной передней визуальной системе: 25°

Макс. скорость набора высоты

в режиме S：6 м/сек в режиме P：5 м/сек

Макс. скорость снижения (по вертикали)

в режиме S：5 м/сек в режиме P：3 м/сек

Макс. скорость снижения (под углом наклона)

в режиме S：7 м/сек

Макс. скорость

в режиме S：23 м/сек в режиме P：17 м/сек

Практический потолок над уровнем моря

5000 м (с пропеллерами 2110, при взлетной массе ≤ 7 кг) 7000 м (с пропеллерами 2195, при взлетной массе ≤ 7 кг)

Макс. допустимая скорость ветра

15 м/сек

Макс. полетное время

55 мин.

Поддерживаемые подвесы DJI

XT2/XT S/Z30/H20/H20T/DJI P1/DJI L1

Поддерживаемые конфигурации подвесов

один подвес внизу два подвеса внизу один подвес вверху 1 подвес внизу и 1 вверху три подвеса

Степень защиты корпуса

IP45

ГНСС

GPS + GLONASS + BeiDou + Galileo

Диапазон рабочих температур

от -20°C до 50°C

Размеры

в развернутом состоянии без пропеллеров: 810 × 670 × 430 мм (Д × Ш × В) в сложенном состоянии с пропеллерами: 430 × 420 ×430 мм (Д × Ш × В)

Вес (с одним нижним подвесом)

около 3,6 кг (без батарей) около 6,3 кг (с 2 батареями TB60)

Интеллектуальная полётная батарея

Название

TB60

Емкость

5935 мАч

Напряжение

52,8 В

Тип батареи

LiPo 12S

Энергопотребление

274 Втч

Вес-нетто

около 1,35 кг

Диапазон рабочих температур

от -20°C до 50°C

Идеальная температура хранения

от 22°C до 30°C

Температура зарядки

от -20°C до 40°C (Если температура ниже 5°C, то автоматически включается система подогрева. Зарядка при низкой температуре может сократить время эксплуатации батареи)

Время зарядки при использовании станции BS60

220 В на входе：60 минут (полный цикл зарядки 2 батарей TB60), 30 минут (зарядка 2 батарей TB60 с 20% до 90%) 110 В на входе：70 минут (полный цикл зарядки 2 батарей TB60), 40 минут (зарядка 2 батарей TB60 с 20% до 90%)

Пульт дистанционного управления

Диапазон рабочих частот

2,4000-2,4835 ГГц 5,725-5,850 ГГц

Макс. расстояние передачи данных (без препятствий и помех)

NCC/FCC：15 км CE/MIC：8 км SRRC：8 км

EIRP

2.4000-2.4835 ГГц: 29.5 дБм（FCC）;18,5 дБм（CE） 18.5 дБм (SRRC); 18,5 дБм (MIC) 5,725-5,850 ГГц: 28,5 дБм (FCC); 12,5 дБм (CE) 20,5 дБм (SRRC)

Внешняя батарея

интеллектуальная батарея WB37 емкость：4920 мАч напряжение：7,6 В тип：LiPol энергопотребление：37,39 Втч время зарядки (при использовании станции BS60):70 минут (от 15°C до 45°C);130 минут (от 0°C до 15°C)

Встроенная батарея

тип：литий-ионная 18650 (5000 мАч / 7,2 В) зарядка: используйте USB-блок питания с параметрами 12 В / 2A номинальная мощность：17 Вт время зарядки：2 часа 15 минут (при использовании USB-блока питания с параметрами 12 В / 2A)

Время работы батареи

встроенная батарея：около 2,5 ч встроенная + внешняя батарея：около 4,5 ч

USB-блок питания

5 В / 1.5 A

Диапазон рабочих температур

от -20°C до 40°C

Визуальная система

Радиус обнаружения препятствий

впереди/ сзади/ слева/ справа：0,7-40 м вверху/ внизу：0,6-30 м

Угол обзора

впереди/ сзади/ внизу：65° (H), 50° (V) слева/ справа/ вверху：75° (H), 60° (V)

Рабочие условия

Поверхности с четким профилем и нормальным освещением (>15 lux)

Система инфракрасного обнаружения

Радиус обнаружения препятствия

0,1-8 м

Угол обзора

30°(±15°)

Рабочие условия

Препятствия большого размера, с эффектом рассеяния и отражения (отражающая способность >10%)

Вспомогательное освещение сверху и снизу

Эффективное расстояние освещенности

5м

FPV-камера

Разрешение

960p

Угол обзора

145°

Частота кадров

30fps

Станция для зарядки интеллектуальной батареи BS60

Макс. емкость

интеллектуальная полетная батарея TB60 × 8 интеллектуальная батарея WB37 × 4

На входе

100-120 VAC, 50-60 Гц / 220-240 VAC, 50-60 Гц

Макс. ток на входе

1070 Вт

Макс. ток на выходе

100-120 В: 750 Вт 220-240 В：992 Вт

Диапазон рабочих температур

от -20°C до 40°C

Размеры

501 × 403 × 252 мм

Вес (нетто)

8,37 кг

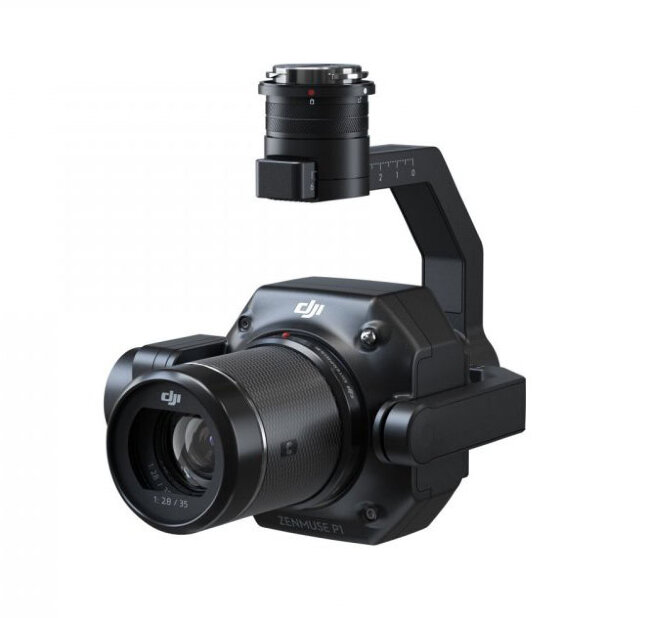

DJI Zenmuse P1

Общие характеристики

Название продукта

Zenmuse P1

Мощность

13 Вт

Класс защиты

IP4X

Поддерживаемые БПЛА

Matrice 300 RTK

Диапазон рабочих температур

от -20° до 50° C

Диапазон температур хранения

от -20° до 60° C

Абсолютная точность

по горизонтали: 3 см, по вертикали: 5 см

Размеры

198×166×129 мм

Вес

около 787 г

Камера

Матрица

размер (фото): 35.9×24 мм (полноразмерная) размер (макс. область записи видео): 34×19 мм эффективные пиксели: 45Мп размер пикселя: 4.4 μm

Поддерживаемые объективы

DJI DL 24 мм F2.8 LS ASPH (с блендой и балансировочным кольцом/фильтром объектива), угол обзор 84° DJI DL 35 мм F2.8 LS ASPH (с блендой и балансировочным кольцом / фильтром объектива), угол обзора 63.5° DJI DL 50 мм F2.8 LS ASPH (с блендой и балансировочным кольцом / фильтром объектива), угол обзора 46.8°

Поддерживаемые SD-карты

SD: класс UHS-1 или выше; макс. емкость: 128 Гб

Файлы хранения

фото / Необработанные данные наблюдений GNSS / Файл журнала изображений

Размер фото

3:2 (8192×5460)

Режимы работы

съемка, запись, просмотр

Минимальный интервал фото

0.7 с

Скорость затвора

скорость механического затвора: 1/2000-1/8 с cкорость электронного затвора: 1/8000-8 с

Размер диафрагмы

f/2.8-f/16

Диапазон ISO

фото: 100-25600 видео: 100-3200

Видео

Формат видео

MP4

Разрешение видео

16:9 (3840×2160)

Частота кадра

60 к/сек

Подвес

Система стабилизации

3-осевая (наклон, поворот, панорамирование)

Диапазон угловой вибрации

0.01°

Крепление

съемный DJI SKYPORT

Механический диапазон

наклон: от -125° до +40°; поворот: от -55° до +55°; панорамирование: ±320°

DJI TB60

Емкость

5935 мАч

Модель

TB60

Напряжение

52,8 В

Тип

Li-Pol 12S

Время зарядки

при использовании зарядной станции для аккумуляторов Intelligent Battery BS60: Входной ток 220 В: 60 минут (полный заряд двух аккумуляторов TB60), 30 минут (заряд двух аккумуляторов TB60 с 20% до 90%); Входной ток 110 В: 70 минут (полный заряд двух аккумуляторов TB60), 40 минут (заряд двух аккумуляторов TB60 с 20% до 90%)

Энергоемкость

274 Вт·ч

Диапазон температур зарядки

-20°C…+40°C (Функция самонагревания автоматически активируется при температуре зарядки менее +5°C. Зарядка при низкой температуре воздуха может сократить срок службы аккумулятора.)

Рабочая температура

-20°C…+50°C

Температурный диапазон хранения

+22°C...+30°C

Вес

около 1,35 кг

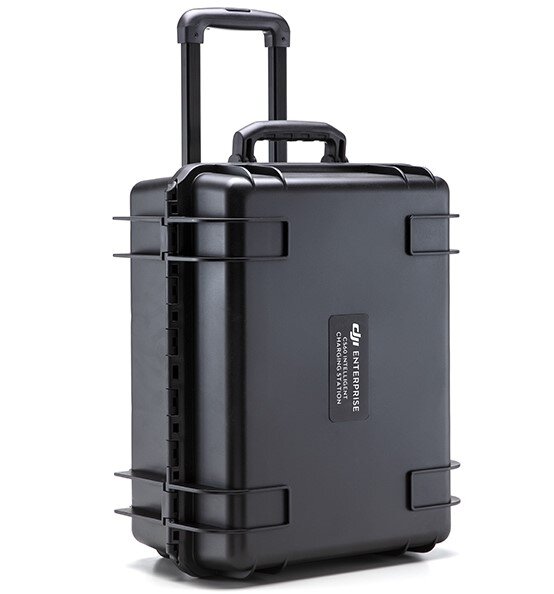

DJI BS60

Вход

100–120 В (переменный ток), 50–60 Гц / 220–240 В (переменный ток), 50–60 Гц

Макс. входное питание

1070 Вт

Выходная мощность

100–120 В: 750 Вт; 220–240 В: 992 Вт

Максимальная емкость

аккумулятор Intelligent Flight Battery TB60 × 8 аккумулятор Intelligent Battery WB37 × 4

Диапазон рабочих температур зар. станции

-20°C...+40°C

Размеры зарядной станции

501 x 403 x 252 мм

Вес зарядной станции

8,37 кг

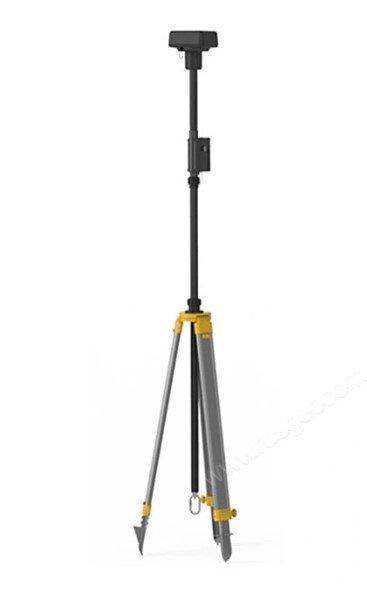

Мобильная станция DJI D-RTK 2 GNSS

Приемник GNSS

Частота GNSS

Одновременно принимает: GPS: L1 C/A, L2, L5 BEIDOU: B1, B2, B3 GLONASS: F1, F2 Galileo: E1, E5A, E5B

Точность позиционирования

Точечный По горизонтали：1.5 м (RMS) По вертикали：3.0 м (RMS) RTK По горизонтали：1 см + 1 мм/км (RMS) По вертикали：2 см + 1 мм/км (RMS) 1 мм/км: На каждый километр увеличения расстояния точность становится на 1мм меньше. Например, точность по горизонтали составляет 1.1 см, если место приема находится в 1 км от базовой станции.

Частота обновления позиционирования

1 Гц, 2 Гц, 5 Гц, 10 Гц и 20 Гц

Холодный старт

<45 с

Горячий старт

<10 с

Время захвата

<1 с

Надежность загрузки

>99.9%

Формат дифференциальных данных

RTCM 2.X/3.X

IMU

Характеристики

Встроенный 6-осевой акселерометр высокой точности Отслеживание перемещения D-RTK 2 Измерения наклона Электронный ватерпас

Физические характеристики

Габариты (Корпус D-RTK 2 с телескопической трубкой)

68 × 168 × 1708 мм

Класс защиты

IP67

Связь и хранение данных

Каналы передачи данных

OcuSync, Wi-Fi, LAN, 4G

Рабочая частота

2.400 ГГц - 2.483 ГГц (Китай, США, Австралия, Европа, Япония, Корея) 5.725 ГГц - 5.850 ГГц (Китай, США, Австралия)

EIRP

OcuSync 2.4 ГГц SRRC (Материковый Китай) / CE (Европа) / MIC (Япония) / KCC (Корея): < 20 dBm FCC (США, Австралия) / NCC (Тайвань, Китай): < 26 dBm 5.8 ГГц FCC (США, Австралия) / SRRC (Материковый Китай) / NCC (Тайвань, Китай): < 26 dBm Wi-Fi 2.4 ГГц SRRC (Материковый Китай) / CE (Европа) / MIC (Япония) / KCC (Корея): < 20 dBm FCC (США, Австралия) / NCC (Тайвань, Китай): < 22 dBm 5.8 ГГц FCC (США, Австралия) / SRRC (Материковый Китай) / NCC (Тайвань, Китай): < 22 dBm

Расстояние передачи данных

OcuSync: 2 км (при отсутствии препятствий и помех, если расстояние от антенны D-RTK 2 до нижней части штатива составляет 1,8 м, разница в высоте между пультом и D-RTK 2 менее 2 метров, а сам пульт находится в 1,2 м от земли)

Память

16 Гб

Электропараметры

Потребление энергии

12 Вт

Питание

16.5 - 58.8 Впст

Батарея

Тип：литий-ионная Емкость: 4920 мАч Мощность: 37.3 Вт/ч

Время работы

Батарея WB37：>2 час. Батарея MG-12000P：>50 час.

Диапазон рабочих температур

Диапазон рабочих температур

от 0° до 45° C

Дополнительно

Название блока

мотор

Тип

бесколлекторный

Мощность зависания

175 Вт

Максимальная мощность (большое маневрирование)

1000 Вт
