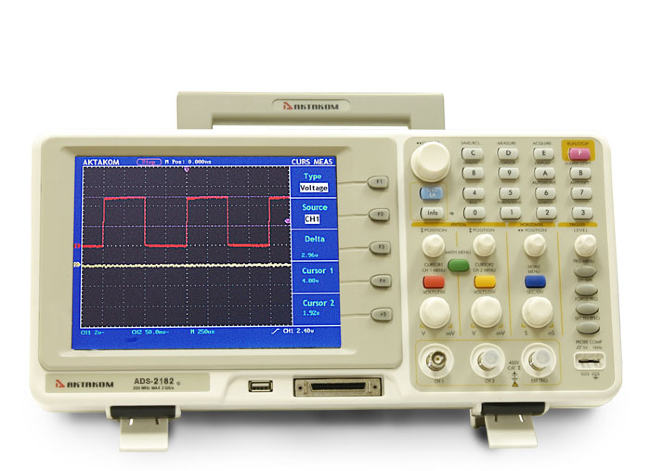

Осциллограф цифровой ADS-2182

Прибор обеспечивает работу в двух различных режимах Режим цифрового запоминающего двух канального осциллографа и режим 16 канального логического анализатора.

Вы можете купить Осциллограф цифровой ADS-2182   в Екатеринбурге.  Позвоните нам по телефону 8 (800) 222-50-65, 8 (343) 217-97-44

или отправьте запрос по электронной почте info@profftest.ru

52 860 руб.

Быстрая доставка

В любую точку России и страны Таможенного союза.

Выгодные цены

Нашли товар дешевле? Мы предложим более выгодную цену и условия.

Консультации

Техническая поддержка и консультации заказчиков.

Переключение между режимами осуществляется кнопкой LA на лицевой панели. Для работы (анализа сигналов) в режиме осциллографа используется подключение к разъемам BNS справа на лицевой панели прибора. Для работы в режиме логического анализатора используется специальный дополнительный многоканальный пробник (АСА-6516, входит в дополнительную комплектацию). Прибор обеспечивает:

  • 20 автоматических измерений: частота, период, среднее значение напряжения, размах, среднеквадратическое значение напряжения за один период, максимальное и минимальное значение напряжения, напряжение вершины и основания прямоугольного импульса, амплитуды напряжения, выброса на вершине и основания прямоугольного импульса, длительность нарастающего и спадающего фронта, длительность положительного и отрицательного импульса, скважность положительного и отрицательного импульса, задержка нарастающего и спадающего фронта.
  • курсорные измерения
  • интерполяция sin(x)/x
  • сохранение во внутреннюю память: 4 осциллограммы
  • 16 канальный логический анализатор
  • USB интерфейс для связи с ПК
  • возможность сохранения на USB флэш-устройство
  • большой 20 см цветной ЖКИ дисплей
  • автономная работа от аккумулятора (опция)

Технические характеристики осциллографа

  • 2 канала + внешний запуск
  • полоса пропускания: 100 МГц
  • максимальная частота дискретизации: 1 Гвыб/сек (500 Мвыб/сек на каждый канал)
  • максимальная глубина памяти: 2,5 М точек
  • связь по входам: AC, DC, закорачивание на землю
  • входной импеданс: 1 МОм ± 2%, 15 пФ ± 5 пФ
  • ограничение полосы пропускания: 20 МГц
  • задержка между каналами: 150 пс
  • время нарастания: не более 1,7 нс
  • коэффициент развертки: 1 нс/дел...100 с/дел с шагом 1-2-5
  • максимальное входное напряжение: 400 Вп-п
  • вертикальная чувствительность: 2 мВ/дел...10 В/дел
  • вертикальное разрешение: 8 бит
  • погрешность: ± 3%
  • сдвиг: ±1 В (5 мВ...50 мВ) ±10 В (100 мВ...1 мВ) ±100 В (2 В...10 В)
  • математические операции между каналами: суммирование, вычитание, умножение, деление, инверсия
  • анализ спектров на основе быстрого преобразования Фурье (БПФ): Rectangle (прямоугольник), Blackman (окно Блэкмэна), Hanning (окно Хеннинга), Hamming (окно Хэмминга)
  • режимы регистрации: нормальный (выборка), пиковый детектор, усреднение (4...128)
  • режимы синхронизации: по фронту, по видеоимпульсу (кадровые и строчные синхроимпульсы, по четным и нечетным полям, по конкретной строке), по длительности импульса (6 условий), по времени нарастания (6 условий), альтернативный (поочередный) запуск
  • встроенный 6-ти разрядный частотомер
  • режим послесвечения
  • режим X-Y (фигуры Лиссажу)
  • возможность сохранения на USB носитель

Технические характеристики логического анализатора (требуется активация)

  • количество каналов – 16
  • полоса пропускания – 33МГц
  • частота сэмплирования – 20 выб/сек -100 Мвыб/сек
  • память – 16К (Low memory), 256K (General memory), 4М (Deep memory)
  • установка порогового напряжения - CMOS/(2.5В), LVCMOS3.3/(1.7В), VCMOS2.5/(1.3В), LVCMOS1.8/(0.9В), пользовательские настройки (0~4.09В с шагом 0.01В)
  • диапазон входных сигналов – 0..5В
  • система данных – бинарная, десятичная, шестнадцатиричная
  • режимы запуска – по фронту, по шине, по шаблону, последовательный, распределенный, по длительности сигнала
  • цифровая фильтрация
  • курсорные и автоизмерения
  • возможность сохранения на USB носитель
  • пробник логического анализатора АСА-6516 (приобретается отдельно)

Общие технические характеристики

  • интерфейс: USB-host, USB-device, RS-232 (опция)
  • дисплей: 8 дюймов, цветной ЖКИ TFT, разрешение 640x480 точек. 65536 цветов
  • питание: 100-240 В, 50 Гц
  • потребляемая мощность: не более 18 Вт
  • габаритные размеры: 370x180x120 мм
  • масса: 2,2 кг
  • Габаритные размеры в упаковочной таре 280х180х405, вес 3,2 кг.

Комплект поставки:

  • прибор
  • осциллографические щупы – 2 шт.
  • сетевой кабель
  • USB кабель для подключения к ПК
  • краткое описание работы
  • руководство по эксплуатации
Категория: Осциллографы
Характеристики
Характеристики
Полоса пропускания - 100МГц; Количество каналов - 2 канала.
Гарантия
14 месяцев
Производитель
Aktakom
