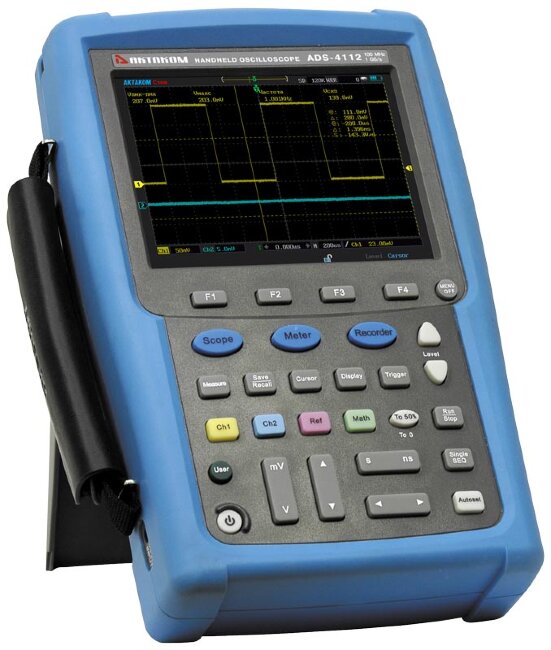

Режим осциллографа |
Количество каналов | 2 |
Полоса пропускания | 150 МГц |
Режим регистрации | выборка, усреднение (2..256), пиковый детектор, огибающая (2..256, AM) |
Интерполятор | Sin (x)/x |
Компенсация пробников | меандр, 1 кГц |
Максимальное входное напряжение | 500 В |
Вход | Связь по входу | открытый, закрытый, земля |
Входной импеданс | 1 МОм ±1% || 15 пФ ±3 пФ |
Учет ослабления пробников | 1X, 10X, 100X |
Параметры горизонтальной системы | Макс. частота дискретизации | 1 Гвыб/сек (один канал), 500 Мвыб/сек (каждый канал) |
Макс. глубина записи | 240 К (один канал), 120 К (каждый канал) |
Коэффициент развертки | 4 нс - 10 с/дел с шагом 1-2-4 |
Диапазон | ±6 делений |
Погрешность времени выборки и времени задержки | ±20 ppm |
Параметры вертикальной системы | Вертикальное отклонение | 5 мВ/дел - 50 В/дел с шагом 1-2-5 |
АЦП | 8 бит |
Диапазон | ±4 деления |
Полоса пропускания для аналогового сигнала | 100 МГц |
Ограничение полосы пропускания | 20 МГц |
Время нарастания | ≤2.4 нс |
Погрешность коэф. усиления | 5 мВ/дел - 50 В/дел: ≤±2% |
Измерения | Курсорные | Ручные, слежение, авто |
Автоматические | Period, Frequency, Rise time, Fall time, P Duty cycle, N Duty cycle, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), P Pulse width, N Pulse width, P Overshoot, N Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max ,Min, Average, Cycle average, RMS, RMS cycle |
Математические операции | +, -, *, / , БПФ |
БПФ | 4 окна: Rectangle, Blackman, Hanning, Hamming |
Система запуска | Источник запуска | канал 1, канал 2, внешний |
Режим запуска | авто, обычный, однократный |
Тип запуска | Фронт, импульс, логика, по последовательной шине |
Блокировка уровня запуска | 200 нс ~ 10 с |
Запуск по фронту | нарастающий, спадающий, нарастающий и спадающий |
Запуск по длительности импульса | (>, <, =) положительная полярность импульса (>, <, =) отрицательная полярность импульса |
Запуск по логической операции | AND, OR, NAND, NOR |
Запуск по последовательной шине | UART/RS-232, LIN, CAN, SPI, I²C, MIL-STD-1553B, ARINC429 |
Режим связи | DC, AC, ФВЧ, ФНЧ, шумоподавление |
