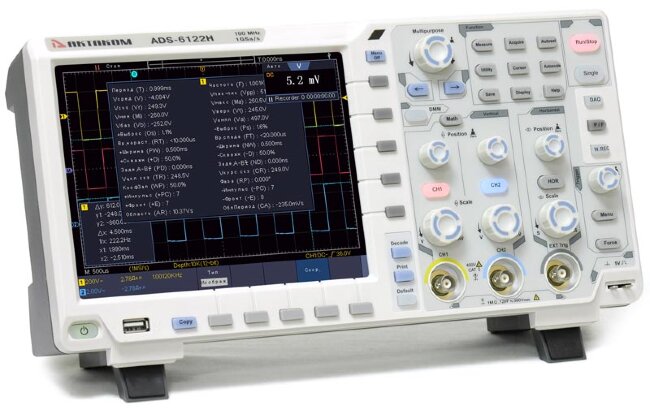

Осциллограф цифровой ADS-6222H

Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляют собой уникальные приборы сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.

Вы можете купить Осциллограф цифровой ADS-6222H   в Екатеринбурге.  Позвоните нам по телефону 8 (800) 222-50-65, 8 (343) 217-97-44

или отправьте запрос по электронной почте info@profftest.ru

87 000 руб.

Быстрая доставка

В любую точку России и страны Таможенного союза.

Выгодные цены

Нашли товар дешевле? Мы предложим более выгодную цену и условия.

Консультации

Техническая поддержка и консультации заказчиков.

Технические характеристики

ХарактеристикаЗначение
Полоса пропускания 200 МГц (8 бит) 150 МГц (12 бит) 25 МГц (14 бит)
Количество каналов 2 + внешний запуск
Скорость захвата осциллограмм 75000 осц/сек
Регистрация Режим Обычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время) 1 канал включен: 1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит) 2 канала включено: 1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит)
Вход Связь по входу открытый, закрытый, земля
Входной импеданс 1 MΩ ±2% в параллель 15 пФ ±5 пФ, 50 Ом ±2%
Учет ослабления пробников 0.001X - 1000X, шаг 1-2-5
Максимальное входное напряжение 1 MΩ: ≤300 Вскз 50 Ω: ≤5 Вскз
Ограничение полосы пропускания 20 МГц, полный диапазон
Изолированность каналов 50 Гц: 100 : 1 10 МГц: 40 : 1
Задержка между каналами (типичное) 150 пс
Параметры горизонтальной системы Интерполяция sin (x)/x
Глубина записи 40 М точек
Коэффициент развертки 1 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (8/12 бит) 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (14 бит)
Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100 ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 1 ppm × измеренное значение + 0.4 нс)
Погрешность времени выборки и времени задержки ±1 ppm
Параметры вертикальной системы Режим АЦП 8, 12 и 14 бит
Вертикальное отклонение 1 мВ/дел ~ 10 В/дел
Диапазон смещения ±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 500 мВ/дел) ±250 В (1 В/дел ~ 10 В/дел)
Макс. полоса пропускания для аналогового периодического сигнала 200 МГц
Низкочастотный предел ≥5 Гц (на входе, закрытый вход, -3dB)
Время нарастания ≤2,5 нс (8 бит, нормированное); 1,75 нс (8 бит, типичное) ≤3,5 нс (12 бит, нормированное); 2,5 нс (12 бит, типичное) ≤35 нс (14 бит, нормированное); 17,5 нс (14 бит, типичное)
Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) ±3% (для коэффициента отклонения 1 мВ/дел в режимах 8 и 12 бит) ±2% (для коэффициента отклонения 2 мВ/дел в режимах 8 и 12 бит) ±2% (для коэффициента отклонения >2 мВ/дел в режиме 8 бит ) ±1,5% (для коэффициента отклонения >2 мВ/дел в режимах 12 и 14 бит) не нормируется (в режиме 14 бит)
Погрешность коэф. усиления (усреднения) Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV
Измерения Курсорные ΔV и ΔT между курсорами, авто
Автоматические Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count
Математические операции +, -, *, /, БПФ (6 окон)
Сохранение во внутреннюю память 100 осциллограмм
Фигуры Лиссажу (X-Y) Диапазон: полный Сдвиг фаз: ±3 градуса
Частотомер Диапазон 2 Гц - полный диапазон
Разрядность 6 цифр
Тип запуска Фронт, однократный запуск
Декодирование сигналов последовательных шин I²C, SPI, RS-232, CAN (опция)

Система запуска

ХарактеристикиЗначене
Тип запуска Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон I²C, SPI, RS-232, CAN (опция)
Режим запуска Авто, обычный, однократный
Блокировка уровня запуска100 нс ~ 10 с
Диапазон уровня запуска±5 делений от центра экрана (внутр. запуск) ±2 В (EXT) ±10 В (EXT/5)
Чувствительность уровня запуска±0.3 деления (внутр. запуск) ±(10 мВ + 6% уст. значения) (EXT) ±(50 мВ + 6% уст. значения) (EXT/5)
Запуск по фронту нарастающий, спадающий
Запуск по длительности импульсаусловие запуска положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
диапазон установок 2 нс ~ 10 с (8 бит) 4 нс ~ 10 с (12 бит) 20 нс ~ 10 с (14 бит)
Запуск по ранту условие запускаположительная или отрицательная полярность: >, <, =
диапазон установок2 нс ~ 10 с (8 бит) 4 нс ~ 10 с (12 бит) 20 нс ~ 10 с (14 бит)
Запуск по окну Фронтнарастающий, спадающий
Позиция запускаВход, выход, время
Ширина окна 2 нс ~ 10 с (8 бит) 4 нс ~ 10 с (12 бит) 20 нс ~ 10 с (14 бит)
Запуск по N фронту Тип фронтанарастающий, спадающий
Время2 нс ~ 10 с (8 бит) 4 нс ~ 10 с (12 бит) 20 нс ~ 10 с (14 бит)
Номер фронта1 ~ 128
Скорость нарастания Скорость сигналаположительная или отрицательная полярность: >, <, =
Условие запуска2 нс ~ 10 с (8 бит) 4 нс ~ 10 с (12 бит) 20 нс ~ 10 с (14 бит)
Запуск по видеосигналу Cистема NTSC, PAL и SECAM
Выбор линии 1 - 525 NTSC 1 - 625 PAL/SECAM
Запуск по логическому шаблону УсловиеAND, OR, XNOR, XOR
Условие задержкиH, L, X, нарастающий фронт, спадающий фронт
Выход запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени
Запуск по истечению времени (TimeOut) Фронтнарастающий, спадающий
Установка времени2 нс ~ 10 с (8 бит) 4 нс ~ 10 с (12 бит) 20 нс ~ 10 с (14 бит)
RS-232 запуск Полярностьположительная, инвентированая
Условие запускаStart, Error, Check Error, Data
Скоростьстандартная, пользовательская (0 - 10000000)
Разрядность5 bit, 6 bit, 7 bit, 8 bit
I²C запуск Условие запускаStart, Restart, Stop, ACK Lost, Address, Data, Addr/Data
Разрядность адреса7 бит, 8 бит, 10 бит
Диапазон0 - 127, 0 - 255, 0 - 1023
Длина1 ~ 5 байт
SPI запуск УсловиеTimeOut
Значение удержания30 нс ~ 10 нс
Разрядность4 бит ~ 32 бит
УстановкаH, L, X

Генератор сигналов (Опция)

Количество каналов 2
Максимальная частота генерации 25 МГц
Частота дискретизации 125 Мвыб/с
Вертикальное разрешение 14 бит
Амплитуда сигнала 10 мВп-п ... 6 Вп-п
Количество точек, участвующих в формировании сигнала 8 К
Стандартные формы Синус, меандр, импульсный, треугольный
Пользовательские формы Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и т.д. всего 46 встроенных форм + создание сигналов произвольной формы

Цифровой мультиметр (Опция)

Разрешение дисплея 3 3/4 разрядов (4000 отсчетов)
Входной импеданс 10 МОм
Измерение постоянного напряжения Диапазоны: 400 мВ/4 В/400 В Точность: ±(1% + 1 е.м.р.) Макс. напряжение на входе: 1000 В
Измерение переменного напряжения Диапазоны: 4 В/40 В/400 В Точность: ±(1% + 3 е.м.р.) Макс. напряжение на входе: 750 В Частотный диапазон: 40 Гц ~ 400 Гц
Измерение постоянного тока Диапазоны: 40 мА/400 мА/10 А Точность: ±(1.5% + 1 е.м.р.) диап. 40 мА/400 мА; ±(3% + 3 е.м.р.) диап. 10 А
Измерение переменного тока Диапазоны: 40 мА/400 мА/10 А Точность: ±(1.5% + 3 е.м.р.) диап. 40 мА; ±(2% + 1 е.м.р.) диап. 400 мА; ±(3% + 3 е.м.р.) диап. 10 А
Сопротивление Диапазоны: 400 Ом/4 кОм ~ 40 МОм Точность: ±(1% + 3 е.м.р.) диап. 400 Ом; ±(1% + 1 е.м.р.) д4 кОм ~ 40 МОм
Емкость Диапазон: 51.2 нФ ~ 100 мкФ Точность: ±(3% + 3 е.м.р.)
Тест диодов 0 В ~ 1.5 В
Неразрывность цепи <50 Ом (±30 Ом) звуковой сигнал

Дисплей

Тип дисплея диагональ 8”, ЖК, TFT матрица
Разрешение дисплея 800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов 65536 цветов
Послесвечение 1 сек, 2 сек, 5 сек, бесконечно, отключено. Отображение цветом поддерживается.
Сенсорный дисплей опция
IPS дисплей опция (1024 х 768 точек)

Выход для компенсации пробника

Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное) Меандр 1 кГц

Интерфейс

Для связи с ПК USB host, USB sevice, PictBridge, LAN, Trig Out (Pass/Fail)
Сохранение USB (форматы файлов *.bmp и *.bin)
Видеовыход (опция) VGA
WiFi опция

Питание

Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность <24 Вт
предохранитель 2 A, T тип, 250 В
Батарейное питание (опция) 3,7 В ; 13200 мАч

Массо-габаритные параметры

Габаритные размеры 340 мм × 177 мм × 95 мм (Д*В*Г)
Вес Около 2.6 кг

Комплект поставки:

  • осциллограф цифровой
  • осциллографические щупы с переключателем 1X/10X – 2 шт.
  • сетевой кабель
  • USB кабель для подключения к ПК
  • руководство по эксплуатации (краткая инструкция)
  • комплект для подстройки пробников
  • измерительные щупы для мультиметра - 2 шт (только для моделей с заказанной опцией ADS-6000DMM)
  • внешний модуль для измерения емкости (только для моделей с заказанной опцией ADS-6000DMM)
  • кабель BNC-BNC (только для моделей с опциями встроенного генератора ADS-6000FG2
Категория: Осциллографы
Характеристики
Характеристики
Полоса пропускания - 200МГц; Количество каналов - 2 канала.
Гарантия
14 месяцев
Производитель
Aktakom
Госреестр
да
