Комплект дефектоскопа УИУ «Скаруч» для строительных конструкций до 80мм1 497 600 руб.
Комплект дефектоскопа УИУ «Скаруч» для сварных швов ПЭ-труб с бандажными приспособлениями941 340 руб.

Ручной комплект дефектоскопа УИУ «Скаруч» для сварных швов ПЭ-труб

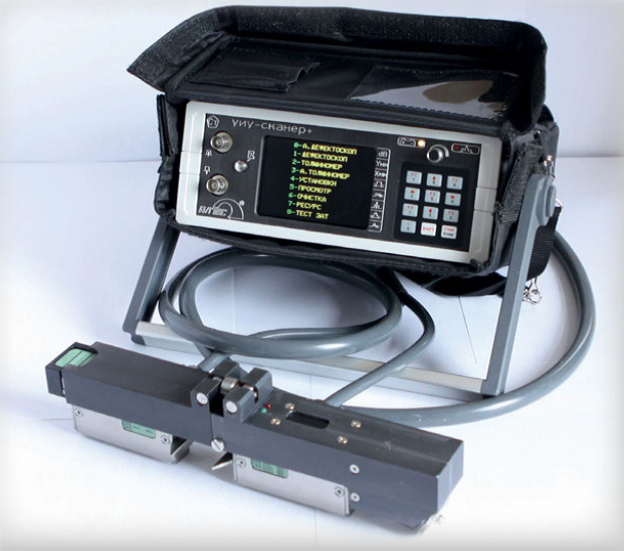

Малогабаритная установка измерительная ультразвуковая серии «Сканер» – модель «СКАРУЧ» (УИУ «СКАРУЧ») предназначена для оперативного обнаружения и определения характеристик дефектов в сварных соединениях и основном металле трубопроводов, сосудов и металлоконструкций с толщиной стенки 4 … 60 мм и проведения толщинометрии изделий толщиной до 100 мм. Установка используется для ручного и механизированного ультразвукового контроля качества сварных соединений и основного металла со скоростью продольного сканирования 0,5 … 1,0 м/мин вдоль сварного шва или участка основного металла.

Вы можете купить Ручной комплект дефектоскопа УИУ «Скаруч» для сварных швов ПЭ-труб   в Екатеринбурге.  Позвоните нам по телефону 8 (800) 222-50-65, 8 (343) 217-97-44

или отправьте запрос по электронной почте info@profftest.ru

406 800 руб.

Быстрая доставка

В любую точку России и страны Таможенного союза.

Выгодные цены

Нашли товар дешевле? Мы предложим более выгодную цену и условия.

Консультации

Техническая поддержка и консультации заказчиков.

УИУ «СКАРУЧ» работает в режиме автоматической фиксации и расшифровки результатов контроля (АФ и РРК) при ручном сканировании системой преобразователей, а также в режиме ручного дефектоскопа (толщиномера) общего назначения. Контроль может производиться как в цеховых, так и в монтажных условиях. Аппаратура прошла государственные испытания и имеет хорошие отзывы от предприятий различных отраслей. УИУ «СКАРУЧ» сертифицирована Госстандартом РФ, зарегистрирована в государственном реестре средств измерений (№ 15723-02) и допущена к применению в Российской Федерации. Имеются сертификаты стран СНГ. Методика применения УИУ «СКАРУЧ» согласована с Ростехнадзором РФ и разрешена для применения на подконтрольных объектах.

Функциональные особенности
  • осуществляет 16 различных схем прозвучивания на каждом миллиметре контроля;
  • обнаруживает внутренние дефекты (поры, шлаковые включения, непровары, трещины и др.);
  • идентифицирует дефекты по характеру (объемные, объемно- плоскостные, плоскостные);
  • оценивает параметры дефектов(длину и развитие по глубине);
  • проводит толщинометрию основного металла по сканируемой поверхности с шириной участка 65мм;
  • автоматически отслеживает уровень акустического контакта с изделием;
  • автоматически устанавливает и корректирует параметры УЗК с поправкой на шероховатость;
  • осуществляет самоконтроль работоспособности электроники и акустической системы;
  • автоматически фиксирует, запоминает и расшифровывает результаты дефектоскопии;
  • производит передачу результатов контроля в память подключаемого компьютера(RS232);
  • распечатывает результаты контроля с помощью подключаемого принтера;
  • имеет автономное питание.
Основные технические характеристики
Дискретность регистрации:
  • датчика пути — 1 мм;
  • параметров дефекта — 1 мм;
  • толщины — 0,1 мм;
Измерение параметров дефекта сварного шва с погрешностью:
  • по длине ± 1 мм;
  • по глубине развития ± 0,5 мм;
Определение координат дефекта вдоль шва с погрешностью от пройденного пути: не более 1 %
Минимально выявляемый дефект: 0,8 … 1,0 мм
Cкорость УЗК: до 1 м/мин
Регулировка усиления : 85 дБ с дискретностью 1 дБ
Частотный диапазон : 1,0 … 10,0 МГц
Диапазон прозвучивания : 0 … 10000 мм (продольные волны)
Перемещение строба : горизонтальное и вертикальное
Экран : электролюминесцентный с регулируемой яркостью или цветной жидкокристаллический
Количество запоминаемых настроек: 256
Количество запоминаемых изображений экрана: 1000
Количество точек регулировки ВРЧ: 8
Количество каналов : 8
Количество схем прозвучивания: 16
Диапазон рабочих температур : -20 … +45 °C
Питание: от аккумуляторов или от сети 220 В
Время непрерывной работы от аккумуляторов: 8 часов
Габариты : 200 x 225 x 90 мм.
Вес : 3,5 кг (с аккумуляторами)
Основные преимущества УИУ «СКАРУЧ»

1. Высокая достоверность УЗК, т.к. в установке «СКАРУЧ» используется 16 схем и методов прозвучивания одновременно на каждом миллиметре сканирования. За счет этого возможно:

  • идентифицировать дефект по характеру (плоскостной, объемный, объемно — плоскостной);
  • оценить реальные параметры дефекта (длину и высоту);
  • оценить эквивалентные размеры дефекта;
  • производить автоматическое слежение за уровнем акустического контакта на каждом миллиметре пути.

2. Высокая оперативность. Скорость сканирования – до 1 м/мин. Память прибора позволяет запомнить результаты УЗК до 1000 м дефектных сварных швов. 3. Отсутствие настройки. Она автоматически выставляется при наборе типоразмеров контролируемого изделия. 4. Самоконтроль работоспособности ЭАТ. 5. Автоматическая расшифровка результатов УЗК. 6. Получение документа контроля (распечатки) всего сварного шва. 7. Не требуется дополнительной квалификации обслуживающего персонала. 8. Удобство в эксплуатации. Установка имеет малые габариты и вес, автономное питание. 9. Многофункциональное назначение:

  • УЗК сварных швов (стыковых, тавровых, нахлесточных);
  • УЗК основного металла, в т.ч. определение недопустимой коррозии и расслоения металла;
  • режим ручного дефектоскопа;
  • режим ручного толщиномера.

УИУ «СКАРУЧ» состоит из следующих узлов:

  • малогабаритный восьмиканальный дефектоскоп УИУ «СКАНЕР»;
  • многоэлементный акустический блок (АБ);
  • механическое приспособление (МП) с датчиком измерения пройденного пути;
  • информационный кабель (ИК);

Дефектоскоп предназначен для формирования электрических сигналов и возбуждения ПЭП в акустических блоках, приема и обработки по заданному алгоритму пришедших с акустических блоков сигналов, выдачи информации о наличии дефектов, их координатах, типе и размере.

Акустический блок служит для излучения УЗ-колебаний и последующего приема отраженных колебаний. Акустический блок состоит из 8…14 преобразователей по 4 … 7 с каждой стороны шва. Преобразователи имеют различные углы ввода и прозвучивают все сечение сварного соединения одновременно с двух сторон шва по различным схеам: совмещенной, «тандем», «дуэт» и др. На каждом миллиметре пути фиксируются амплитуды по всем заложенным схемам УЗК, которые обрабатываются в дефектоскопе по заданному алгоритму. Акустический блок снабжен износостойким слоем для защиты рабочей поверхности от стирания.

Универсальное механическое приспособление служит для размещения и подключения акустических блоков, обеспечения прижатия акустического блока к изделию. На механическом приспособлении имеется датчик измерения просканированного расстояния (датчик пути) и индикаторы нарушения акустического контакта и наличия дефекта. Датчик пути позволяет измерять длину проконтролированного участка и протяженность обнаруженных дефектов.

Информационный кабель предназначен для информационного обмена между акустическим блоком и дефектоскопом. Информационный кабель подключается к задней панели дефектоскопа.


Характеристики
Тип
Ультразвуковой
Гарантия
12 месяцев
Производитель
Алтес
Госреестр
да
Loading...

Наименование Стоимость, руб., с НДС
Дефектоскоп УИУ «СКАНЕР+» (с блоком питания, чехлом, свидетельством Госповерки) 370 920,0
Зарядное устройство (1 компл.) с аккумуляторами (12 шт.) 31 200,0
Кабель двойной к преобразователям: 2СР50-2lemo0 (1 шт.) 4 680,0 руб./шт.
I. SДR11:
а) СОП Ø63х5,8мм 4 320,0
ПЭП П122-1,8 «ДУЭТ» Ø63х5,8 6 060,0
б) СОП Ø75х6,8мм. 4 320,0
ПЭП П122-1,8 «ДУЭТ» Ø75х6,8 6 060,0
в) СОП Ø90х8,2мм. 4 320,0
ПЭП П122-1,8 «ДУЭТ» Ø90х8,2 6 060,0
г) СОП Ø110х10мм 4 920,0
ПЭП П122-1,8 «ДУЭТ» Ø110х10 6 060,0
ПЭП П122-1,8 «ТАНДЕМ» Ø110х10 5 220,0
д) СОП Ø125х11,4мм 5 400,0
ПЭП П122-1,8 «ДУЭТ» Ø125х11,4 6 060,0
ПЭП П122-1,8 «ТАНДЕМ» Ø125х11,4 5 220,0
е) СОП Ø160х14,6мм 5 400,0
ПЭП П122-1,8 «ДУЭТ» Ø160х14,6 6 060,0
ПЭП П122-1,8 «ТАНДЕМ» Ø160х14,6 5 220,0
ж) СОП Ø180х16,4мм 5 400,0
ПЭП П122-1,8 «ДУЭТ» Ø180х16,4 6 060,0
ПЭП П122-1,8 «ТАНДЕМ» Ø180х16,4 5 220,0
з) СОП Ø200х18,2мм. 5 400,0
ПЭП П122-1,8 «ДУЭТ» Ø200х18,2 6 060,0
ПЭП П122-1,8 «ТАНДЕМ» Ø200х18,2 5 220,0
и) СОП Ø225х20,5мм 5 400,0
ПЭП П122-1,8 «ДУЭТ» Ø225х20,5 6 060,0
ПЭП П122-1,8 «ТАНДЕМ» Ø225х20,5 5 220,0
к) СОП Ø315х28,6мм 5 400,0
ПЭП П122-1,8 «ДУЭТ» Ø315х28,6 7 020,0
ПЭП П122-1,25 «ТАНДЕМ» Ø315х28,6 7 020,0
л) СОП Ø400х36,3мм 5 400,0
ПЭП П122-1,8 «ДУЭТ» Ø400х36,3 7 020,0
ПЭП П122-1,25 «ТАНДЕМ» Ø400х36,3 7 020,0
м) СОП Ø500х45,4мм 7 440,0
ПЭП П122-1,8 «ДУЭТ» Ø500х45,4 7 020,0
ПЭП П122-1,25 «ТАНДЕМ» Ø500х45,4 7 020,0
н)СОП Ø600х54,5мм 7 440,0
ПЭП П122-1,8 «ДУЭТ» Ø600х54,5 7 020,0
ПЭП П122-1,25 «ТАНДЕМ» Ø600х54,5 7 020,0
о)СОП Ø630х57,2мм 7 440,0
ПЭП П122-1,8 «ДУЭТ» Ø630х57,2 7 020,0
ПЭП П122-1,25 «ТАНДЕМ» Ø630х57,2 7 440,0
II SДR17.6:
а) СОП Ø110х6,3мм 4 320,0
ПЭП П122-1,8 «ДУЭТ» Ø110х6,3 6 060,0
б) СОП Ø160х9,1мм 4 920,0
ПЭП П122-1,8 «ДУЭТ» Ø160х9,1 6 060,0
в) СОП Ø180х10,3мм 5 400,0
ПЭП П122-1,8 «ДУЭТ» Ø180х10,3 6 060,0
ПЭП П122-1,8 «ТАНДЕМ» Ø180х10,3 5 220,0
г) СОП Ø200х11,4мм 5 400,0
ПЭП П122-1,8 «ДУЭТ» Ø200х11,4 6 060,0
ПЭП П122-1,8 «ТАНДЕМ» Ø200х11,4 5 220,0
д) СОП Ø225х12,8мм 5 400,0
ПЭП П122-1,8 «ДУЭТ» Ø225х12,8 6 060,0
ПЭП П122-1,8 «ТАНДЕМ» Ø225х12,8 5 220,0
е) СОП Ø315х17,9мм 5 400,0
ПЭП П122-1,8 «ДУЭТ» Ø315х17,9 6 060,0
ПЭП П122-1,8 «ТАНДЕМ» Ø315х17,9 5 220,0

Примечание: *необходимые типоразмеры выбирает Заказчик. **возможен контроль и других типоразмеров (диаметр × толщина)
