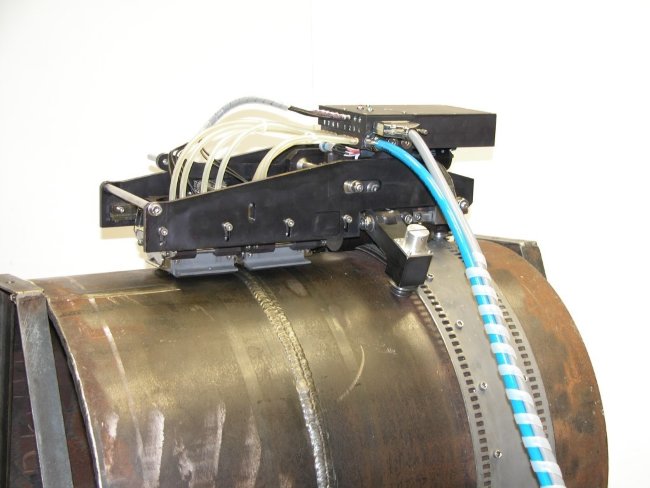

Установка АУЗК кольцевых сварных соединений УИУ серии «СКАНЕР» (модель «УМКа»)

Установка предназначена для проведения автоматизированного УЗК сварных швов и основного металла магистральных нефте- газопроводов в цеховых и полевых условиях с целью обнаружения недопустимых дефектов в кольцевых швах трубопроводов.

Вы можете купить Установка АУЗК кольцевых сварных соединений УИУ серии «СКАНЕР» (модель «УМКа»)   в Екатеринбурге.  Позвоните нам по телефону 8 (800) 222-50-65, 8 (343) 217-97-44

или отправьте запрос по электронной почте info@profftest.ru

Цена по запросу

Быстрая доставка

В любую точку России и страны Таможенного союза.

Выгодные цены

Нашли товар дешевле? Мы предложим более выгодную цену и условия.

Консультации

Техническая поддержка и консультации заказчиков.

Автоматизированный УЗК сварных швов проводится со скоростью сканирования до 1,8 м/мин. При проведении контроля происходит оценка характера и параметров выявляемых дефектов. На каждом миллиметре сварного шва происходит слежение за акустическим контактом. При использовании внешнего компьютера имеется возможность поканальной фиксации дефектов.

Состав установки АУЗК серии «СКАНЕР» (модель «УМКа»):

  • многоканальный дефектоскоп серии «СКАНЕР» — модель «СКАРУЧ+»;
  • транспортная система;
  • бандаж опорный быстросъёмный (набор бандажей на Ø 1020; 1220; 1420мм).

По дополнительному заказу также изготавливаются бандажи на Ø 426; 530; 630; 720; 820 и др.

  • акустические блоки щелевого контакта:
    • АБ1Щ (Н = 6…26мм);
    • АБ2Щ (Н = 27…40мм).

По дополнительному заказу изготавливаются блоки на диапазоны толщин до 80мм.

  • блок питания и пульт дистанционного управления;
  • соединительные кабели;
  • ёмкость для контактной жидкости с насосом и шлангом.

Отличительные особенности установки:

  • компактность и мобильность;
  • небольшие габариты и вес;
  • простота в эксплуатации;
  • надёжность контроля;
  • быстрая установка бандажа;
  • возможность подстройки положения акустического блока относительно оси сварного шва во время контроля;
  • увеличенный срок службы акустических блоков;
  • возможность эксплуатации при отрицательных температурах.
  • замкнутый цикл оборота контактной жидкости.

Аппаратура сертифицирована.

Характеристики
Тип
Ультразвуковой
Гарантия
12 месяцев
Производитель
Алтес
Госреестр
да
Loading...

Наименование Стоимость, с НДС, руб.
Дефектоскоп УИУ «СКАНЕР+» — восьмиканальный, 16-тактовый с БП, чехлом, Госповеркой.
Зарядное устройство (1шт.), аккумуляторы (12шт.),дипломат-футляр
1 468 800,0
Транспортная система:
  • Привод продольного перемещения;
  • Подстроечный привод поперечного перемещения;
  • Механизм подъёма — опускания АБ;
  • Механизм подвески АБ;
  • Блок питания и пульт дистанционного управления.
2 264 400,0
Бандаж опорный быстросъёмный с оснасткой* (по выбору Заказчика):
Ø1420 442 080,0
Ø1220 406 380,0
Ø1020 371 460,0
Ø720 328 500,0
(по дополнительному заказу также изготавливаются бандажи на другие диаметры, в т.ч. 530, 610, 630,
820, 914, 1067 — согласно заявке)
Акустические блоки щелевого контакта**:
— Для АУЗК сталей прочности К<60 (К48…К55):
АБ111ЩУ (Н = 7…24мм) 195 840,0
АБ112ЩУ (Н = 24…29мм) 195 840,0
АБ113ЩУ (Н = 29…38мм) 195 840,0
— Для АУЗК сталей прочности К=60…65 :
АБ111ЩУ (Н = 7…15мм) 195 840,0
АБ114ЩУ (Н = 15…22мм) 195 840,0
АБ115ЩУ (Н = 22…26мм) 195 840,0
АБ116ЩУ (Н = 26…33мм) 195 840,0
АБ117ЩУ (Н = 33…38мм) 195 840,0
(по дополнительному заказу также заказываются специализированные блоки для контроля труб
со специфическими свойствами и повышенного класса прочности на конкретные толщины
и разделки, а также щелевые блоки АБ129ЩУ — поиска расслоений и коррозии в околошовной зоне)
Соединительные кабели (комплект) 102 240,0
Ёмкость для контактной жидкости с центробежным насосом и шлангом 120 600,0
Блок управления, компьютерные и программные средства:

ПО управления ТС, Блок питания, Компьютер (ноутбук)* с соединительной оснасткой,
ПО отображения результатов контроля и по-канальной фиксации амплитуд сигналов

612 000,0
Кофр-чемодан, подставка(столик раздвижной) 126 720,0
Комплект статической калибровки (кабель отладочный, образец статический) 83 100,0
Опция:Автономный источник питания (бензиновый генератор) с фильтром (по доп. заказу)
СОП (динамические, из заготовки Заказчика по известным НТД или расчетным данным ВНИИГАЗ
или согласно норм СТО 2-2.4-083-2006) — за 1 компл.
244 800,0
Консультации по навыкам работ (до 3-х человек, 5 рабочих дней) на оборудовании на
предприятии Изготовителя в г. Москве
104 040,0

* Обычного назначения “HP” (116 280 руб.).
