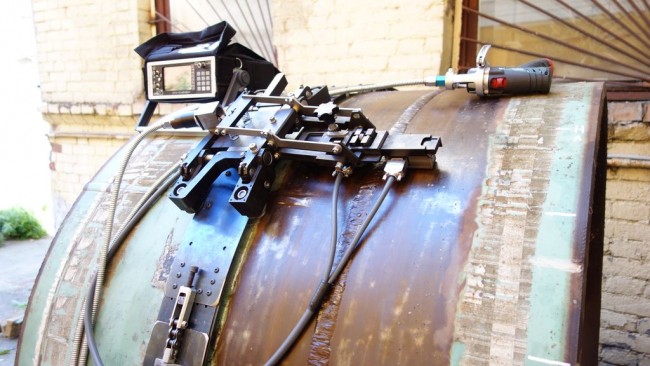

Установка автоматизированного ультразвукового контроля кольцевых сварных соединений УИУ серии «СКАНЕР» (модель «УМКа» с гибким валом)

Установка предназначена для проведения автоматизированного УЗК сварных швов и основного металла магистральных нефте- газопроводов в цеховых и полевых условиях с целью обнаружения недопустимых дефектов в кольцевых швах трубопроводов.

Вы можете купить Установка автоматизированного ультразвукового контроля кольцевых сварных соединений УИУ серии «СКАНЕР» (модель «УМКа» с гибким валом)   в Екатеринбурге.  Позвоните нам по телефону 8 (800) 222-50-65, 8 (343) 217-97-44

или отправьте запрос по электронной почте info@profftest.ru

Цена по запросу

Быстрая доставка

В любую точку России и страны Таможенного союза.

Выгодные цены

Нашли товар дешевле? Мы предложим более выгодную цену и условия.

Консультации

Техническая поддержка и консультации заказчиков.

Краткие технические характеристики:

  1. Обнаружение недопустимых дефектов в кольцевых швах трубопроводов согласно требованиям:
  • СТО ГАЗПРОМ 2-2.4-083-2006;
  • СТО ГАЗПРОМ 2-3.7-050-2006 (DNV-OS-F101);
  • РД 19.100.00-КТН-001-10;
  • СТО 00220 256-005-2005;
  • РД 153-34.1-003-01 (РТМ-1с);
  • ПБ 03-585-03;
  • API-5L

и других нормативных документов.

  1. Скорость автоматического сканирования: до 1,2 м/мин.
  2. Оценка параметров дефектов.
  3. Слежение за акустическим контактом.
  4. Возможность поканальной фиксации дефектов (при использовании внешней ПЭВМ).

Достоинства:

  1. Компактность.
  2. Небольшие габариты и вес.
  3. Быстросъёмные бандажи.
  4. Возможность ручной подстройки положения АБ относительно оси шва.
  5. Надёжность контроля.
  6. Увеличенный срок службы акустоблоков.
  7. Возможность эксплуатации при отрицательных температурах.
  8. Замкнутый цикл оборота контактной жидкости.
  9. Простота в эксплуатации.
  10. Доступная цена.

Дефектоскоп, транспортная система и механико-акустические блоки уложены в высокопрочный кофр-чемодан на колёсах.
Аппаратура сертифицирована.


Характеристики
Тип
Ультразвуковой
Гарантия
12 месяцев
Производитель
Алтес
Госреестр
да
Loading...

Наименование Стоимость, руб.

(с НДС)

Дефектоскоп УИУ «СКАНЕР+» — восьмиканальный, 16-тактовый с БП, чехлом, Госповеркой. Зарядное устройство (1шт.), аккумуляторы (12шт.),дипломат-футляр 416 520,0

Транспортная система:

  • Привод продольного перемещения с гибким валом и управлениемпо перемещению АБ;
  • Ручной механизм поперечного перемещения;
  • Механизм подъёма — опускания АБ;
  • Механическое приспособление МП2-У2.
987 060,0
Бандаж опорный быстросъёмный с оснасткой (по выбору Заказчика):
Ø1420 442 080,0
Ø1220 406 380,0
Ø1020 371 460,0
Ø720 328 500,0
Ø530

(по дополнительному заказу также изготавливаются бандажи на другие диаметры, в т.ч.
610,630,820,914,1067)

307 020,0
Акустические блоки щелевого контакта:
— Для АУЗК сталей прочности К<60 (К48…К55):
АБ111ЩУ2 (Н = 7…24мм) 144 000,0
АБ112ЩУ2 (Н = 24…29мм) 144 000,0
АБ113ЩУ2 (Н = 29…38,9мм) 144 000,0
— Для АУЗК сталей прочности К=60…65 :
АБ111ЩУ2 (Н = 7…15мм) 144 000,0
АБ114ЩУ2 (Н = 15…22мм) 144 000,0
АБ115ЩУ2 (Н = 22…26мм) 144 000,0
АБ116ЩУ2 (Н = 26…33мм) 144 000,0
АБ117ЩУ2 (Н = 33…38мм)

(по дополнительному заказу также заказываются специализированные блоки для контроля труб
повышенного класса прочности на конкретные толщины или диапазоны толщин,
а также щелевые блоки АБ129ЩУ2- поиска расслоений и корозии в околошовной зоне)

144 000,0
Соединительные кабели (комплект) (длина основного кабеля — 7,5м) 102 180,0
Ёмкость для контактной жидкости с центробежным насосом и шлангом 120 600,0
Программное обеспечение поканальной тактовой фиксации амплитуд сигналов (ndtsystem2) 98 940,0
Программное обеспечение (ПО) автоматического сопоставления результатов АУЗК с нормами
СТО ГАЗПРОМ (опция)
82 620,0
Кофр-чемодан, подставка(столик раздвижной) 126 720,0
Комплект статической калибровки (ванна — отладочная, кабель отладочный) 83 100,0
ПЭВМ-ноутбук с соединительной оснасткой 116 280,0 *
СОП (динамические, из заготовки Заказчика по известным НТД или расчетным данным ВНИИГАЗ) — 1шт. 244 800,0
Консультации по навыкам работ(до 3-х человек,5 рабочих дней) на оборудовании на предприятии
Изготовителя в г. Москве
75 900,0

Примечание: *

* Цена дана ориентировочно. Конкретный тип оборудования и его исполнение согласовывается между Исполнителем и Заказчиком.
